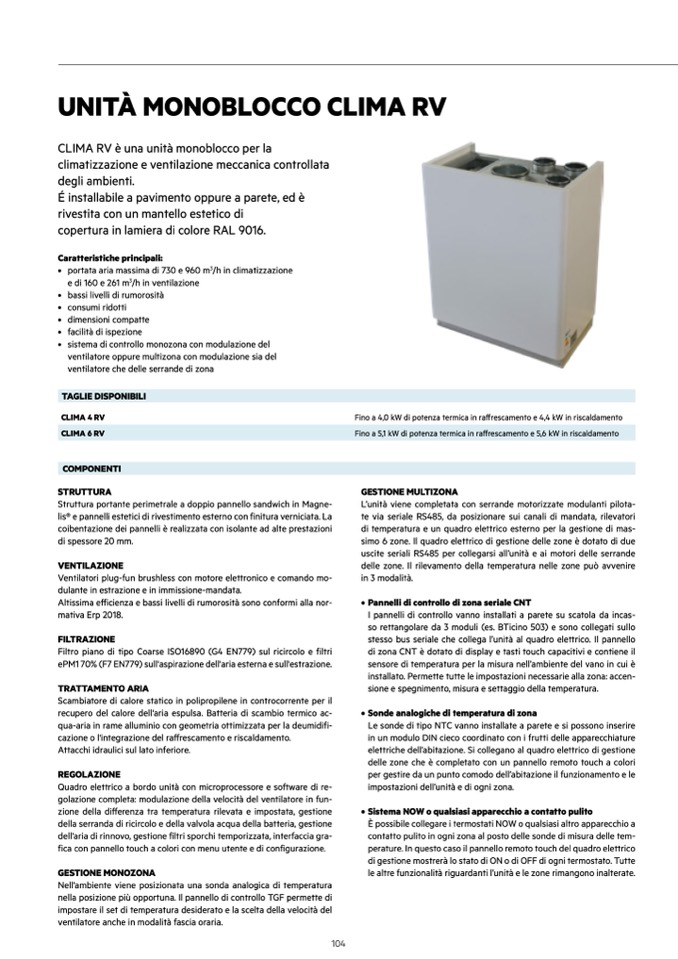

UNITÀ MONOBLOCCO CLIMA RV

CLIMA RV è una unità monoblocco per la

climatizzazione e ventilazione meccanica controllata

degli ambienti.

É installabile a pavimento oppure a parete, ed è

rivestita con un mantello estetico di

copertura in lamiera di colore RAL 9016.

Caratteristiche principali:

• portata aria massima di 730 e 960 m

3

/h in climatizzazione

e di 160 e 261 m

3

/h in ventilazione

• bassi livelli di rumorosità

• consumi ridotti

• dimensioni compatte

• facilità di ispezione

• sistema di controllo monozona con modulazione del

ventilatore oppure multizona con modulazione sia del

ventilatore che delle serrande di zona

TAGLIE DISPONIBILI

CLIMA 4 RV

COMPONENTI

STRUTTURA

Struttura portante perimetrale a doppio pannello sandwich in Magne-

lis® e pannelli estetici di rivestimento esterno con finitura verniciata. La

coibentazione dei pannelli è realizzata con isolante ad alte prestazioni

di spessore 20 mm.

VENTILAZIONE

Ventilatori plug-fun brushless con motore elettronico e comando mo-

dulante in estrazione e in immissione-mandata.

Altissima efficienza e bassi livelli di rumorosità sono conformi alla nor-

mativa Erp 2018.

FILTRAZIONE

Filtro piano di tipo Coarse ISO16890 (G4 EN779) sul ricircolo e filtri

ePM1 70% (F7 EN779) sull'aspirazione dell'aria esterna e sull'estrazione.

TRATTAMENTO ARIA

Scambiatore di calore statico in polipropilene in controcorrente per il

recupero del calore dell'aria espulsa. Batteria di scambio termico ac-

qua-aria in rame alluminio con geometria ottimizzata per la deumidifi-

cazione o l'integrazione del raffrescamento e riscaldamento.

Attacchi idraulici sul lato inferiore.

REGOLAZIONE

Quadro elettrico a bordo unità con microprocessore e software di re-

golazione completa: modulazione della velocità del ventilatore in fun-

zione della differenza tra temperatura rilevata e impostata, gestione

della serranda di ricircolo e della valvola acqua della batteria, gestione

dell'aria di rinnovo, gestione filtri sporchi temporizzata, interfaccia gra-

fica con pannello touch a colori con menu utente e di configurazione.

GESTIONE MONOZONA

Nell'ambiente viene posizionata una sonda analogica di temperatura

nella posizione più opportuna. Il pannello di controllo TGF permette di

impostare il set di temperatura desiderato e la scelta della velocità del

ventilatore anche in modalità fascia oraria.

Fino a 4,0 kW di potenza termica in raffrescamento e 4,4 kW in riscaldamento

GESTIONE MULTIZONA

L’unità viene completata con serrande motorizzate modulanti pilota-

te via seriale RS485, da posizionare sui canali di mandata, rilevatori

di temperatura e un quadro elettrico esterno per la gestione di mas-

simo 6 zone. Il quadro elettrico di gestione delle zone è dotato di due

uscite seriali RS485 per collegarsi all’unità e ai motori delle serrande

delle zone. Il rilevamento della temperatura nelle zone può avvenire

in 3 modalità.

• Pannelli di controllo di zona seriale CNT

I pannelli di controllo vanno installati a parete su scatola da incas-

so rettangolare da 3 moduli (es. BTicino 503) e sono collegati sullo

stesso bus seriale che collega l’unità al quadro elettrico. Il pannello

di zona CNT è dotato di display e tasti touch capacitivi e contiene il

sensore di temperatura per la misura nell’ambiente del vano in cui è

installato. Permette tutte le impostazioni necessarie alla zona: accen-

sione e spegnimento, misura e settaggio della temperatura.

• Sonde analogiche di temperatura di zona

Le sonde di tipo NTC vanno installate a parete e si possono inserire

in un modulo DIN cieco coordinato con i frutti delle apparecchiature

elettriche dell’abitazione. Si collegano al quadro elettrico di gestione

delle zone che è completato con un pannello remoto touch a colori

per gestire da un punto comodo dell’abitazione il funzionamento e le

impostazioni dell’unità e di ogni zona.

• Sistema NOW o qualsiasi apparecchio a contatto pulito

È possibile collegare i termostati NOW o qualsiasi altro apparecchio a

contatto pulito in ogni zona al posto delle sonde di misura delle tem-

perature. In questo caso il pannello remoto touch del quadro elettrico

di gestione mostrerà lo stato di ON o di OFF di ogni termostato. Tutte

le altre funzionalità riguardanti l’unità e le zone rimangono inalterate.

CLIMA 6 RV

Fino a 5,1 kW di potenza termica in raffrescamento e 5,6 kW in riscaldamento
