Codice

AIR500035

Attacco

Ingressi max

DN 75/DN 90

2

Codice

AIR550031

Attacco

Ingressi max

DN 75/DN 90

1

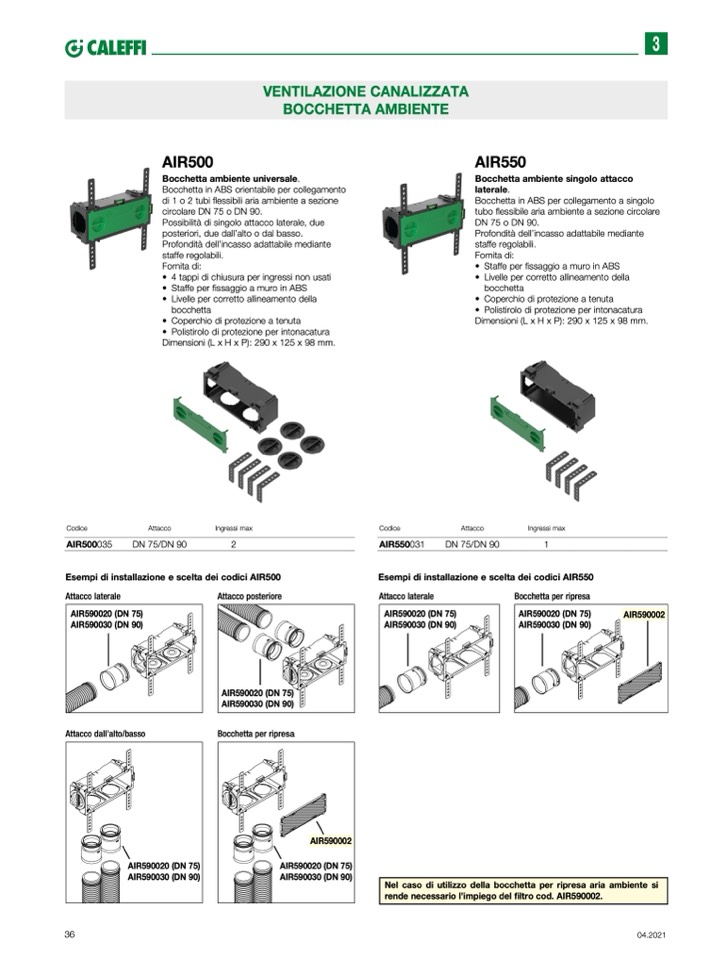

AIR500

Bocchetta ambiente universale.

Bocchetta in ABS orientabile per collegamento

di 1 o 2 tubi flessibili aria ambiente a sezione

circolare DN 75 o DN 90.

Possibilità di singolo attacco laterale, due

posteriori, due dall’alto o dal basso.

Profondità dell’incasso adattabile mediante

staffe regolabili.

Fornita di:

• 4 tappi di chiusura per ingressi non usati

• Staffe per fissaggio a muro in ABS

• Livelle per corretto allineamento della

bocchetta

• Coperchio di protezione a tenuta

• Polistirolo di protezione per intonacatura

Dimensioni (L x H x P): 290 x 125 x 98 mm.

AIR550

Bocchetta ambiente singolo attacco

laterale.

Bocchetta in ABS per collegamento a singolo

tubo flessibile aria ambiente a sezione circolare

DN 75 o DN 90.

Profondità dell’incasso adattabile mediante

staffe regolabili.

Fornita di:

• Staffe per fissaggio a muro in ABS

• Livelle per corretto allineamento della

bocchetta

• Coperchio di protezione a tenuta

• Polistirolo di protezione per intonacatura

Dimensioni (L x H x P): 290 x 125 x 98 mm.

Esempi di installazione e scelta dei codici AIR500

Esempi di installazione e scelta dei codici AIR550

Attacco laterale

AIR590020 (DN 75)

AIR590030 (DN 90)

Attacco dall’alto/basso

AIR590020 (DN 75)

AIR590030 (DN 90)

Attacco posteriore

AIR590020 (DN 75)

AIR590030 (DN 90)

Bocchetta per ripresa

Attacco laterale

AIR590020 (DN 75)

AIR590030 (DN 90)

Bocchetta per ripresa

AIR590020 (DN 75)

AIR590030 (DN 90)

AIR590002

36

04.2021

VENTILAZIONE CANALIZZATA

BOCCHETTA AMBIENTE

AIR590002

AIR590020 (DN 75)

AIR590030 (DN 90)

Nel caso di utilizzo della bocchetta per ripresa aria ambiente si

rende necessario l’impiego del filtro cod. AIR590002.
