Installazione con plenum su macchina con uscite in linea

Installazione con plenum silenziatore su macchina con uscite in linea

AIR590020 (DN 75)

AIR590030 (DN 90)

AIR40060Y

AIR40000Y

AIR4005XY

AIR590020 (DN 75)

AIR590030 (DN 90)

AIR40060Y

AIR40010Y

AIR4005XY

Installazione con plenum con uscite a 90°

AIR40050Y

AIR590020 (DN 75)

AIR590030 (DN 90)

AIR9900XX

macchina

serie AIR112

AIR40000Y

AIR4005XY

tubo EPE

serie AIR917

macchina

serie AIR112

AIR9900XX

macchina

serie AIR112

Numero derivazioni tubo aria ambiente

Da 2 a 6

Da 7 a 10

Y

=

3

5

Esempio: coperchio d’uscita per 8 derivazioni:

Y = 5, codice coperchio AIR40060Y = AIR400605

32

04.2021

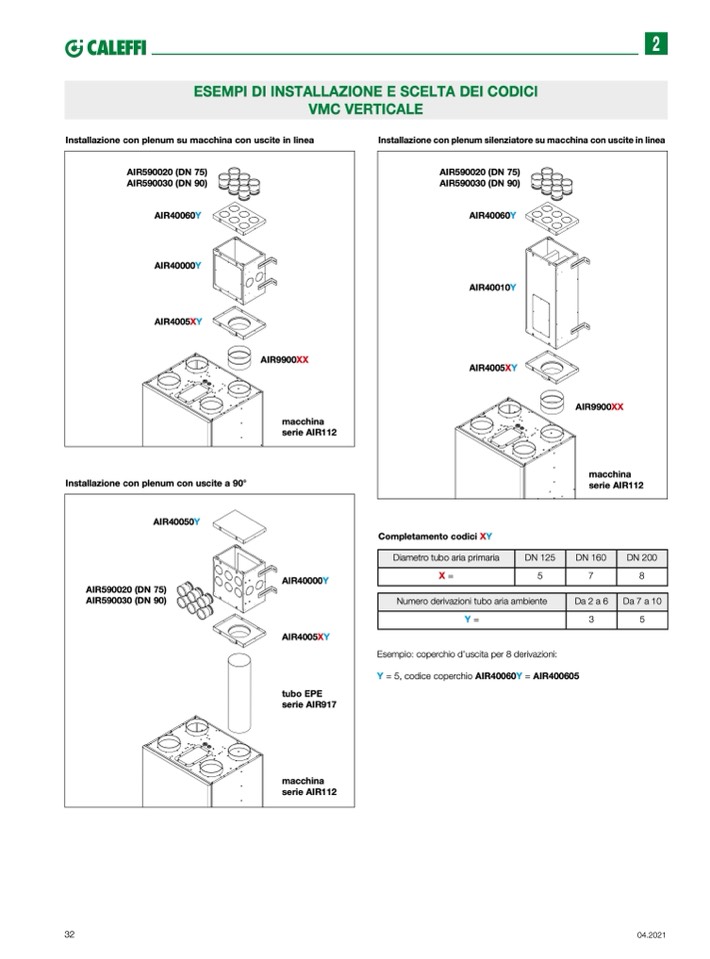

ESEMPI DI INSTALLAZIONE E SCELTA DEI CODICI

VMC VERTICALE

Completamento codici XY

Diametro tubo aria primaria

DN 125

X

=

5

7

8

DN 160

DN 200

2
