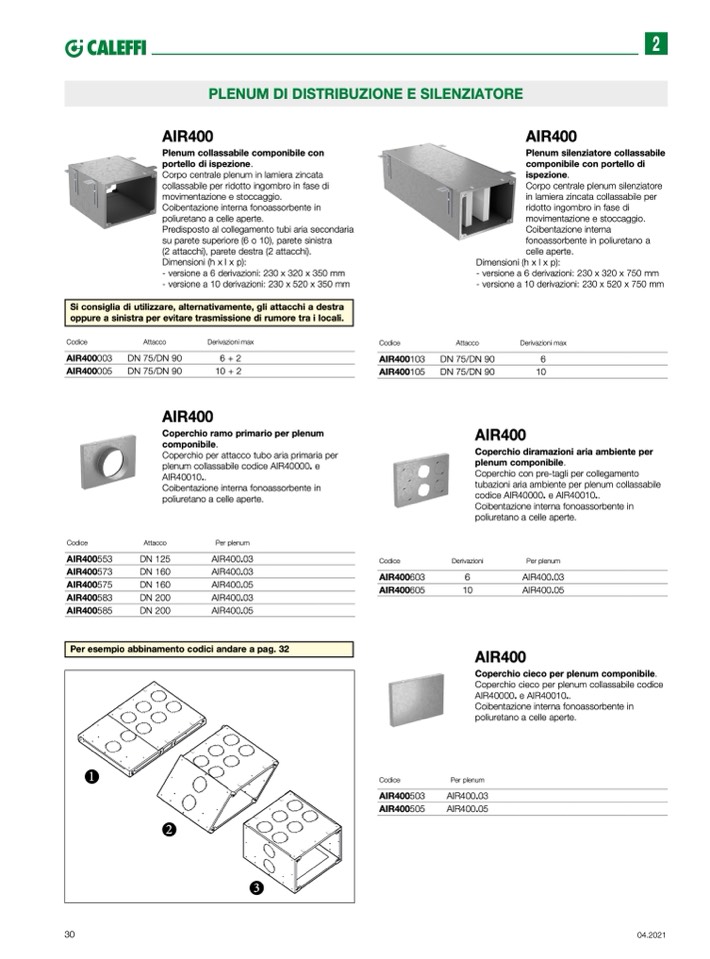

PLENUM DI DISTRIBUZIONE E SILENZIATORE
AIR400
Plenum collassabile componibile con
portello di ispezione.
Corpo centrale plenum in lamiera zincata
collassabile per ridotto ingombro in fase di
movimentazione e stoccaggio.
Coibentazione interna fonoassorbente in
poliuretano a celle aperte.
Predisposto al collegamento tubi aria secondaria
su parete superiore (6 o 10), parete sinistra
(2 attacchi), parete destra (2 attacchi).
Dimensioni (h x l x p):
- versione a 6 derivazioni: 230 x 320 x 350 mm
- versione a 10 derivazioni: 230 x 520 x 350 mm
AIR400
Plenum silenziatore collassabile
componibile con portello di
ispezione.
Corpo centrale plenum silenziatore
in lamiera zincata collassabile per
ridotto ingombro in fase di
movimentazione e stoccaggio.
Coibentazione interna
fonoassorbente in poliuretano a
celle aperte.
Dimensioni (h x l x p):
- versione a 6 derivazioni: 230 x 320 x 750 mm
- versione a 10 derivazioni: 230 x 520 x 750 mm
Si consiglia di utilizzare, alternativamente, gli attacchi a destra
oppure a sinistra per evitare trasmissione di rumore tra i locali.
Codice
AIR400003
AIR400005
Attacco
DN 75/DN 90
DN 75/DN 90
Derivazioni max
6 + 2
10 + 2
Coperchio ramo primario per plenum
componibile.
Coperchio per attacco tubo aria primaria per
plenum collassabile codice AIR40000. e
AIR40010..
Coibentazione interna fonoassorbente in
poliuretano a celle aperte.
Codice
AIR400103
AIR400105
Attacco
DN 75/DN 90
DN 75/DN 90
AIR400
Derivazioni max
6
10
Coperchio diramazioni aria ambiente per
plenum componibile.
Coperchio con pre-tagli per collegamento
tubazioni aria ambiente per plenum collassabile
codice AIR40000. e AIR40010..
Coibentazione interna fonoassorbente in
poliuretano a celle aperte.
AIR400
Codice
AIR400553
AIR400573
AIR400575
AIR400583
AIR400585
Attacco
DN 125
DN 160
DN 160
DN 200
DN 200
Per plenum
AIR400.03
AIR400.03
AIR400.05
AIR400.03
AIR400.05
Codice
Derivazioni
AIR400603
6
AIR400605
10
Per esempio abbinamento codici andare a pag. 32
Per plenum
AIR400.03
AIR400.05
AIR400
Coperchio cieco per plenum componibile.
Coperchio cieco per plenum collassabile codice
AIR40000. e AIR40010..
Coibentazione interna fonoassorbente in
poliuretano a celle aperte.
Per plenum
AIR400.03
AIR400.05
1
2
3
Codice
AIR400503
AIR400505
