700
600
500
400
300
200
100
0
T
imm
= T
ext
+ η (T
a
-T
ext
)
Eco
T
imm
= T
ext
+ η (T
a
-T
ext
)
Normal
Boost
Campo di lavoro
0
50
100
150
200
250
300

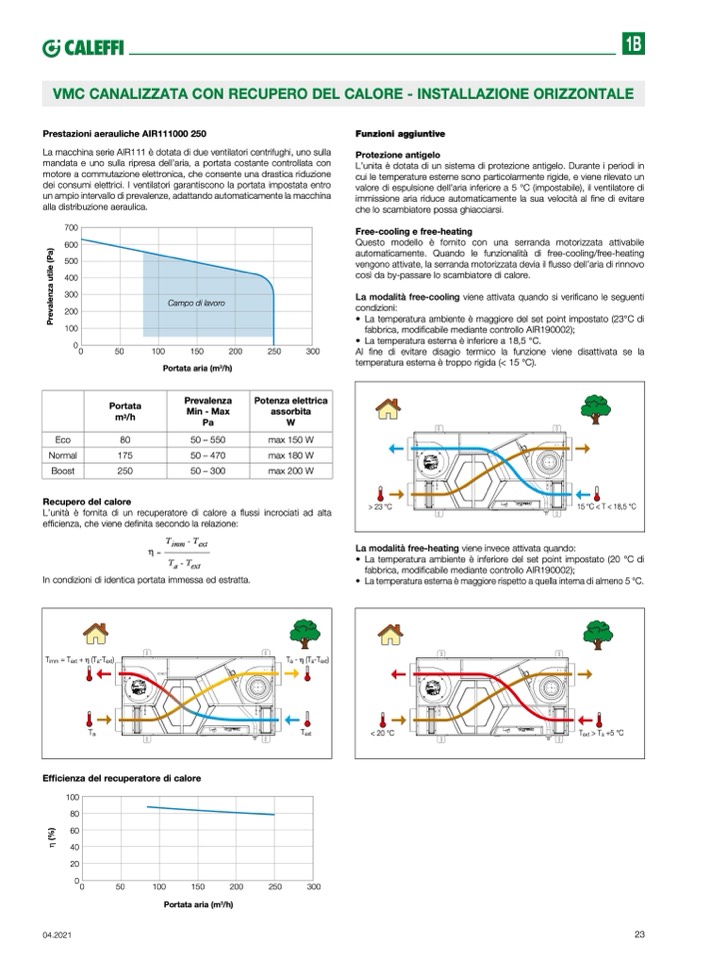

VMC CANALIZZATA CON RECUPERO DEL CALORE - INSTALLAZIONE ORIZZONTALE
Prestazioni aerauliche AIR111000 250
La macchina serie AIR111 è dotata di due ventilatori centrifughi, uno sulla
mandata e uno sulla ripresa dell’aria, a portata costante controllata con
motore a commutazione elettronica, che consente una drastica riduzione
dei consumi elettrici. I ventilatori garantiscono la portata impostata entro
un ampio intervallo di prevalenze, adattando automaticamente la macchina
alla distribuzione aeraulica.
Funzioni aggiuntive
Protezione antigelo
L’unita è dotata di un sistema di protezione antigelo. Durante i periodi in
cui le temperature esterne sono particolarmente rigide, e viene rilevato un
valore di espulsione dell’aria inferiore a 5 °C (impostabile), il ventilatore di
immissione aria riduce automaticamente la sua velocità al fine di evitare
che lo scambiatore possa ghiacciarsi.
Free-cooling e free-heating
Questo modello è fornito con una serranda motorizzata attivabile
automaticamente. Quando le funzionalità di free-cooling/free-heating
vengono attivate, la serranda motorizzata devia il flusso dell’aria di rinnovo
così da by-passare lo scambiatore di calore.
La modalità free-cooling viene attivata quando si verificano le seguenti
condizioni:
• La temperatura ambiente è maggiore del set point impostato (23°C di
fabbrica, modificabile mediante controllo AIR190002);
• La temperatura esterna è inferiore a 18,5 °C.
Al fine di evitare disagio termico la funzione viene disattivata se la
temperatura esterna è troppo rigida (< 15 °C).
Recupero del calore
Portata
m
3
/h
80
175
250
Portata aria (m
3
/h)
Prevalenza
Min - Max
Potenza elettrica
assorbita
T
a
L’unità è fornita di un recuperatore di calore a
flussi incrociati ad alta
T
a
efficienza, che viene definita secondo la relazione:
T
imm
- T
ext
η = ––––––––––
T
a
- T
ext
In condizioni di identica portata immessa ed estratta.
T
ext
T
ext
> 23 °C
> 23 °C
15 °C < T < 18,5 °C
15 °C < T < 18,5 °C
T
imm
= T
ext
+ η (T
a
-T
ext
)
T
a
Efficienza del recuperatore di calore
T
a
- η (T
a
-T
ext
)
T
ext
< 20 °C
< 20 °C
> 23 °C
T
ext
> T
a
+5 °C
T
ext
> T
a
+5 °C 15 °C < T < 18,5 °C
04.2021
23
100
80
60
40
20
0
0
50
100
150
200
250
300
Pa
W
50 – 550
50 – 470
50 – 300
Portata aria (m
3
/h)
T
a
- η (T
a
-T
ext
)
max 150 W
T
a
- η (T
a
-T
ext
)
max 180 W
max 200 W
La modalità free-heating viene invece attivata quando:
• La temperatura ambiente è inferiore del set point impostato (20 °C di
fabbrica, modificabile mediante controllo AIR190002);
• La temperatura esterna è maggiore rispetto a quella interna di almeno 5 °C.
< 20 °C
T
ext
> T
a
+5 °C
1B
η
(
%
)
P
r
e
v
a
l
e
n
z
a
u
t
i
l
e
(
P
a
)
