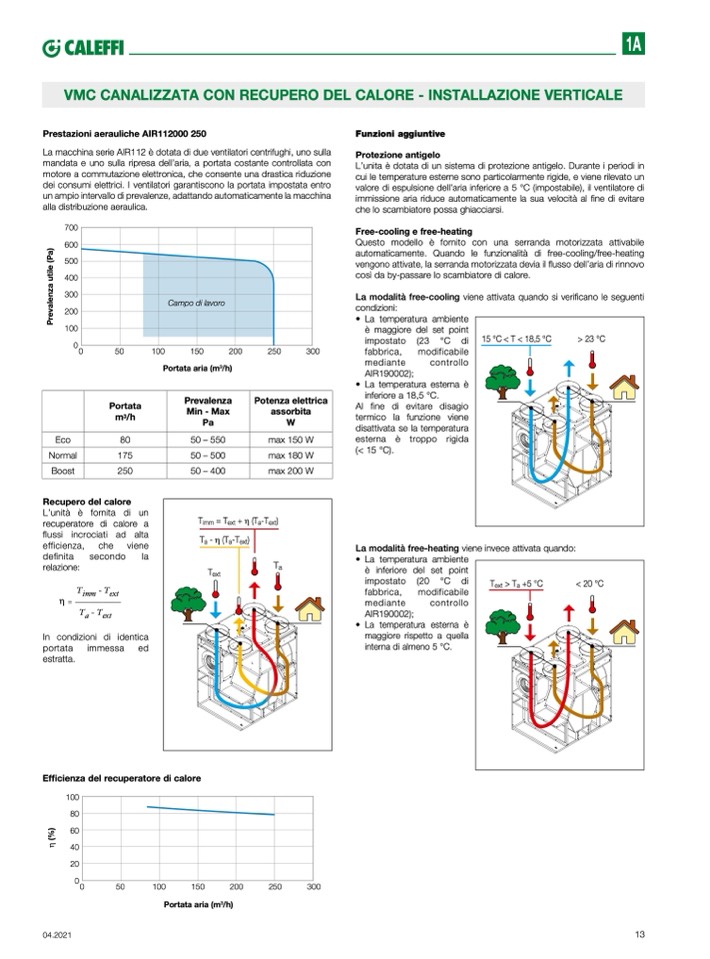

VMC CANALIZZATA CON RECUPERO DEL CALORE - INSTALLAZIONE VERTICALE
Prestazioni aerauliche AIR112000 250
La macchina serie AIR112 è dotata di due ventilatori centrifughi, uno sulla
mandata e uno sulla ripresa dell’aria, a portata costante controllata con
motore a commutazione elettronica, che consente una drastica riduzione
dei consumi elettrici. I ventilatori garantiscono la portata impostata entro
un ampio intervallo di prevalenze, adattando automaticamente la macchina
alla distribuzione aeraulica.
Funzioni aggiuntive
Protezione antigelo
L’unita è dotata di un sistema di protezione antigelo. Durante i periodi in
cui le temperature esterne sono particolarmente rigide, e viene rilevato un
valore di espulsione dell’aria inferiore a 5 °C (impostabile), il ventilatore di
immissione aria riduce automaticamente la sua velocità al fine di evitare
che lo scambiatore possa ghiacciarsi.
Free-cooling e free-heating
Questo modello è fornito con una serranda motorizzata attivabile
automaticamente. Quando le funzionalità di free-cooling/free-heating
vengono attivate, la serranda motorizzata devia il flusso dell’aria di rinnovo
così da by-passare lo scambiatore di calore.
La modalità free-cooling viene attivata quando si verificano le seguenti
condizioni:
• La temperatura ambiente
700
600
500
400
300
200
100
0
Eco
Normal
Boost
Campo di lavoro
0
50
100
150
200
250
300
è maggiore del set point
> 23 °C
Recupero del calore
L’unità è fornita di un
recuperatore di calore a
flussi incrociati ad alta
efficienza, che viene
definita
secondo
la
relazione:
T
imm
= T
ext
+ η (T
a
-T
ext
)
T
imm
= T
ext
+ η (T
a
-T
ext
)
Portata
m
3
/h
80
175
250
Portata aria (m
3
/h)
Prevalenza
Min - Max
Pa
50 – 550
50 – 500
50 – 400
Potenza elettrica
assorbita
W
max 150 W
max 180 W
max 200 W
T
imm
= T
ext
+ η (T
a
-T
ext
)
T
a
- η (T
a
-T
ext
)
impostato (23 °C di
fabbrica,
modificabile
mediante
controllo
AIR190002);
• La temperatura esterna è
inferiore a 18,5 °C.
Al fine di evitare disagio
termico la funzione viene
disattivata se la temperatura
esterna è troppo rigida
(< 15 °C).
15 °C < T < 18,5 °C
15 °C < T < 18,5 °C
> 23 °C
> 23 °C
15 °C < T < 18,5 °C
