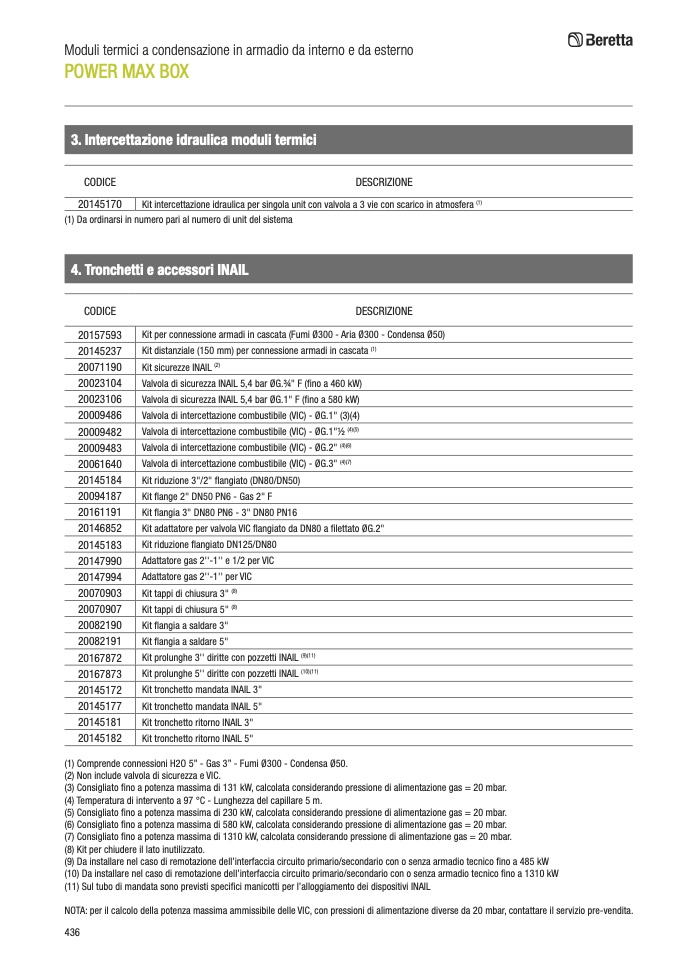

Moduli termici a condensazione in armadio da interno e da esterno

POWER MAX BOX

3. Intercettazione idraulica moduli termici

CODICE

DESCRIZIONE

20145170

Kit intercettazione idraulica per singola unit con valvola a 3 vie con scarico in atmosfera

(1)

(1) Da ordinarsi in numero pari al numero di unit del sistema

4. Tronchetti e accessori INAIL

CODICE

20157593

20145237

20071190

20023104

20023106

20009486

20009482

20009483

20061640

20145184

20094187

20161191

20146852

20145183

20147990

20147994

20070903

20070907

20082190

20082191

20167872

20167873

20145172

20145177

20145181

20145182

DESCRIZIONE

Kit per connessione armadi in cascata (Fumi Ø300 - Aria Ø300 - Condensa Ø50)

Kit distanziale (150 mm) per connessione armadi in cascata

(1)

Kit sicurezze INAIL

(2)

Valvola di sicurezza INAIL 5,4 bar ØG.3⁄4" F (fino a 460 kW)

Valvola di sicurezza INAIL 5,4 bar ØG.1" F (fino a 580 kW)

Valvola di intercettazione combustibile (VIC) - ØG.1" (3)(4)

Valvola di intercettazione combustibile (VIC) - ØG.1"1⁄2

(4)(5)

Valvola di intercettazione combustibile (VIC) - ØG.2"

(4)(6)

Valvola di intercettazione combustibile (VIC) - ØG.3"

(4)(7)

Kit riduzione 3"/2" flangiato (DN80/DN50)

Kit flange 2" DN50 PN6 - Gas 2" F

Kit flangia 3" DN80 PN6 - 3" DN80 PN16

Kit adattatore per valvola VIC flangiato da DN80 a filettato ØG.2"

Kit riduzione flangiato DN125/DN80

Adattatore gas 2''-1'' e 1/2 per VIC

Adattatore gas 2''-1'' per VIC

Kit tappi di chiusura 3"

(8)

Kit tappi di chiusura 5"

(8)

Kit flangia a saldare 3"

Kit flangia a saldare 5"

Kit prolunghe 3'' diritte con pozzetti INAIL

(9)(11)

Kit prolunghe 5'' diritte con pozzetti INAIL

(10)(11)

Kit tronchetto mandata INAIL 3"

Kit tronchetto mandata INAIL 5"

Kit tronchetto ritorno INAIL 3"

Kit tronchetto ritorno INAIL 5"

(1) Comprende connessioni H2O 5” - Gas 3” - Fumi Ø300 - Condensa Ø50.

(2) Non include valvola di sicurezza e VIC.

(3) Consigliato fino a potenza massima di 131 kW, calcolata considerando pressione di alimentazione gas = 20 mbar.

(4) Temperatura di intervento a 97 °C - Lunghezza del capillare 5 m.

(5) Consigliato fino a potenza massima di 230 kW, calcolata considerando pressione di alimentazione gas = 20 mbar.

(6) Consigliato fino a potenza massima di 580 kW, calcolata considerando pressione di alimentazione gas = 20 mbar.

(7) Consigliato fino a potenza massima di 1310 kW, calcolata considerando pressione di alimentazione gas = 20 mbar.

(8) Kit per chiudere il lato inutilizzato.

(9) Da installare nel caso di remotazione dell’interfaccia circuito primario/secondario con o senza armadio tecnico fino a 485 kW

(10) Da installare nel caso di remotazione dell’interfaccia circuito primario/secondario con o senza armadio tecnico fino a 1310 kW

(11) Sul tubo di mandata sono previsti specifici manicotti per l’alloggiamento dei dispositivi INAIL

NOTA: per il calcolo della potenza massima ammissibile delle VIC, con pressioni di alimentazione diverse da 20 mbar, contattare il servizio pre-vendita.
