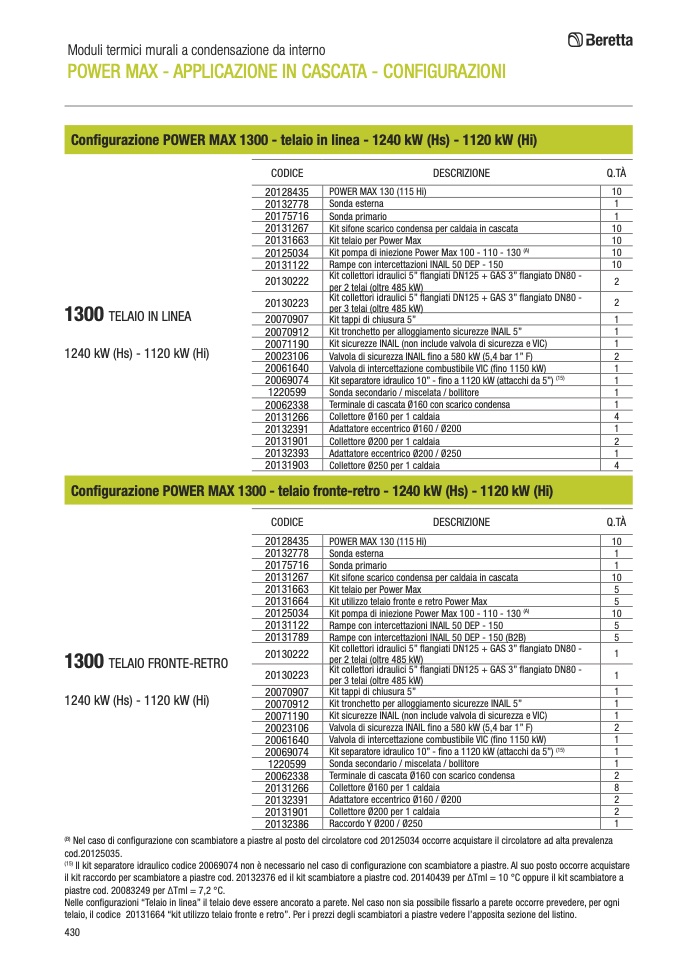

Moduli termici murali a condensazione da interno

POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 1300 - telaio in linea - 1240 kW (Hs) - 1120 kW (Hi)

1300

TELAIO IN LINEA

1240 kW (Hs) - 1120 kW (Hi)

CODICE

20128435

20132778

20175716

20131267

20131663

20125034

20131122

20130222

20130223

20070907

20070912

20071190

20023106

20061640

20069074

1220599

20062338

20131266

20132391

20131901

20132393

20131903

DESCRIZIONE

Q.TÀ

POWER MAX 130 (115 Hi)

10

Sonda esterna

1

Sonda primario

1

Kit sifone scarico condensa per caldaia in cascata

10

Kit telaio per Power Max

10

Kit pompa di iniezione Power Max 100 - 110 - 130

(A)

10

Rampe con intercettazioni INAIL 50 DEP - 150

10

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 -

2

per 2 telai (oltre 485 kW)

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 -

2

per 3 telai (oltre 485 kW)

Kit tappi di chiusura 5”

1

Kit tronchetto per alloggiamento sicurezze INAIL 5”

1

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

1

Valvola di sicurezza INAIL fino a 580 kW (5,4 bar 1” F)

2

Valvola di intercettazione combustibile VIC (fino 1150 kW)

1

Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”)

(15)

1

Sonda secondario / miscelata / bollitore

1

Terminale di cascata Ø160 con scarico condensa

1

Collettore Ø160 per 1 caldaia

4

Adattatore eccentrico Ø160 / Ø200

1

Collettore Ø200 per 1 caldaia

2

Adattatore eccentrico Ø200 / Ø250

1

Collettore Ø250 per 1 caldaia

4

Configurazione POWER MAX 1300 - telaio fronte-retro - 1240 kW (Hs) - 1120 kW (Hi)

CODICE

20128435

20132778

20175716

20131267

20131663

20131664

20125034

20131122

20131789

20130222

20130223

20070907

20070912

20071190

20023106

20061640

20069074

1220599

20062338

20131266

20132391

20131901

20132386

DESCRIZIONE

Q.TÀ

POWER MAX 130 (115 Hi)

10

Sonda esterna

1

Sonda primario

1

Kit sifone scarico condensa per caldaia in cascata

10

Kit telaio per Power Max

5

Kit utilizzo telaio fronte e retro Power Max

5

Kit pompa di iniezione Power Max 100 - 110 - 130

(A)

10

1300

TELAIO FRONTE-RETRO

1240 kW (Hs) - 1120 kW (Hi)

Rampe con intercettazioni INAIL 50 DEP - 150

Rampe con intercettazioni INAIL 50 DEP - 150 (B2B)

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 -

per 2 telai (oltre 485 kW)

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 -

per 3 telai (oltre 485 kW)

Kit tappi di chiusura 5”

Kit tronchetto per alloggiamento sicurezze INAIL 5”

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

Valvola di sicurezza INAIL fino a 580 kW (5,4 bar 1” F)

Valvola di intercettazione combustibile VIC (fino 1150 kW)

Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”)

(15)

Sonda secondario / miscelata / bollitore

Terminale di cascata Ø160 con scarico condensa

Collettore Ø160 per 1 caldaia

Adattatore eccentrico Ø160 / Ø200

Collettore Ø200 per 1 caldaia

Raccordo Y Ø200 / Ø250

5

5

1

1

1

1

1

2

1

1

1

2

8

2

2

1

(B)

Nel caso di configurazione con scambiatore a piastre al posto del circolatore cod 20125034 occorre acquistare il circolatore ad alta prevalenza

cod.20125035.

(15)

Il kit separatore idraulico codice 20069074 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre acquistare

il kit raccordo per scambiatore a piastre cod. 20132376 ed il kit scambiatore a piastre cod. 20140439 per ∆Tml = 10 °C oppure il kit scambiatore a

piastre cod. 20083249 per ∆Tml = 7,2 °C.

Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non sia possibile fissarlo a parete occorre prevedere, per ogni

telaio, il codice 20131664 “kit utilizzo telaio fronte e retro”. Per i prezzi degli scambiatori a piastre vedere l’apposita sezione del listino.
