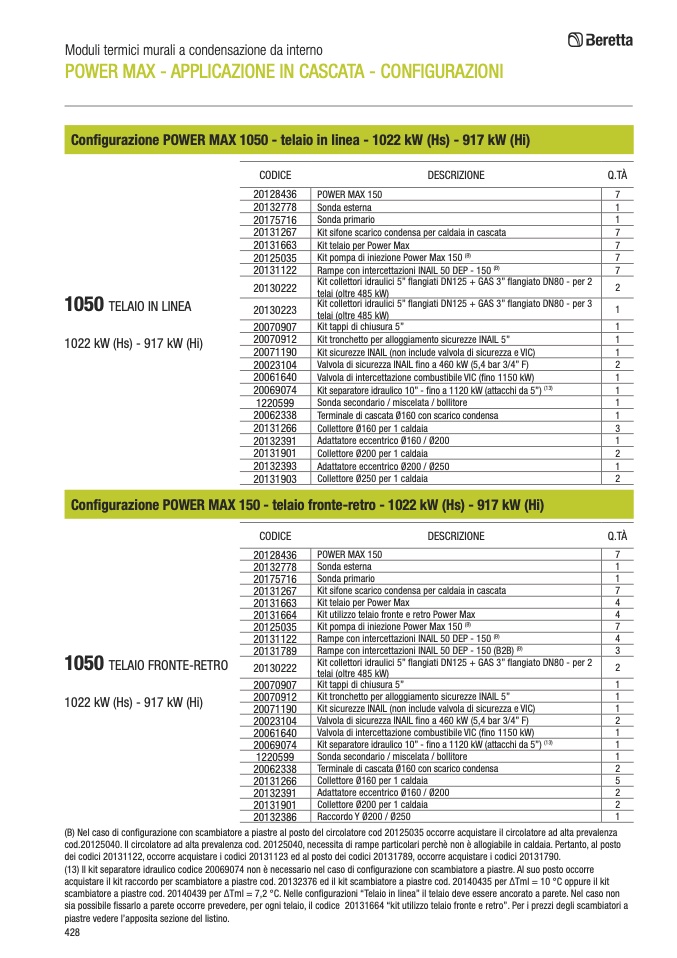

Moduli termici murali a condensazione da interno

POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 1050 - telaio in linea - 1022 kW (Hs) - 917 kW (Hi)

1050

TELAIO IN LINEA

1022 kW (Hs) - 917 kW (Hi)

CODICE

20128436

20132778

20175716

20131267

20131663

20125035

20131122

20130222

20130223

20070907

20070912

20071190

20023104

20061640

20069074

1220599

20062338

20131266

20132391

20131901

20132393

20131903

DESCRIZIONE

Q.TÀ

POWER MAX 150

7

Sonda esterna

1

Sonda primario

1

Kit sifone scarico condensa per caldaia in cascata

7

Kit telaio per Power Max

7

Kit pompa di iniezione Power Max 150

(B)

7

Rampe con intercettazioni INAIL 50 DEP - 150

(B)

7

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 2

2

telai (oltre 485 kW)

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3

1

telai (oltre 485 kW)

Kit tappi di chiusura 5”

1

Kit tronchetto per alloggiamento sicurezze INAIL 5”

1

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

1

Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F)

2

Valvola di intercettazione combustibile VIC (fino 1150 kW)

1

Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”)

(13)

1

Sonda secondario / miscelata / bollitore

1

Terminale di cascata Ø160 con scarico condensa

1

Collettore Ø160 per 1 caldaia

3

Adattatore eccentrico Ø160 / Ø200

1

Collettore Ø200 per 1 caldaia

2

Adattatore eccentrico Ø200 / Ø250

1

Collettore Ø250 per 1 caldaia

2

Configurazione POWER MAX 150 - telaio fronte-retro - 1022 kW (Hs) - 917 kW (Hi)

1050

TELAIO FRONTE-RETRO

1022 kW (Hs) - 917 kW (Hi)

CODICE

20128436

20132778

20175716

20131267

20131663

20131664

20125035

20131122

20131789

20130222

20070907

20070912

20071190

20023104

20061640

20069074

1220599

20062338

20131266

20132391

20131901

20132386

DESCRIZIONE

Q.TÀ

POWER MAX 150

7

Sonda esterna

1

Sonda primario

1

Kit sifone scarico condensa per caldaia in cascata

7

Kit telaio per Power Max

4

Kit utilizzo telaio fronte e retro Power Max

4

Kit pompa di iniezione Power Max 150

(B)

7

Rampe con intercettazioni INAIL 50 DEP - 150

(B)

4

Rampe con intercettazioni INAIL 50 DEP - 150 (B2B)

(B)

3

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 2

2

telai (oltre 485 kW)

Kit tappi di chiusura 5”

1

Kit tronchetto per alloggiamento sicurezze INAIL 5”

1

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

1

Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F)

2

Valvola di intercettazione combustibile VIC (fino 1150 kW)

1

Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”)

(13)

1

Sonda secondario / miscelata / bollitore

1

Terminale di cascata Ø160 con scarico condensa

2

Collettore Ø160 per 1 caldaia

5

Adattatore eccentrico Ø160 / Ø200

2

Collettore Ø200 per 1 caldaia

2

Raccordo Y Ø200 / Ø250

1

(B) Nel caso di configurazione con scambiatore a piastre al posto del circolatore cod 20125035 occorre acquistare il circolatore ad alta prevalenza

cod.20125040. Il circolatore ad alta prevalenza cod. 20125040, necessita di rampe particolari perchè non è allogiabile in caldaia. Pertanto, al posto

dei codici 20131122, occorre acquistare i codici 20131123 ed al posto dei codici 20131789, occorre acquistare i codici 20131790.

(13) Il kit separatore idraulico codice 20069074 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre

acquistare il kit raccordo per scambiatore a piastre cod. 20132376 ed il kit scambiatore a piastre cod. 20140435 per ∆Tml = 10 °C oppure il kit

scambiatore a piastre cod. 20140439 per ∆Tml = 7,2 °C. Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non

sia possibile fissarlo a parete occorre prevedere, per ogni telaio, il codice 20131664 “kit utilizzo telaio fronte e retro”. Per i prezzi degli scambiatori a

piastre vedere l’apposita sezione del listino.
