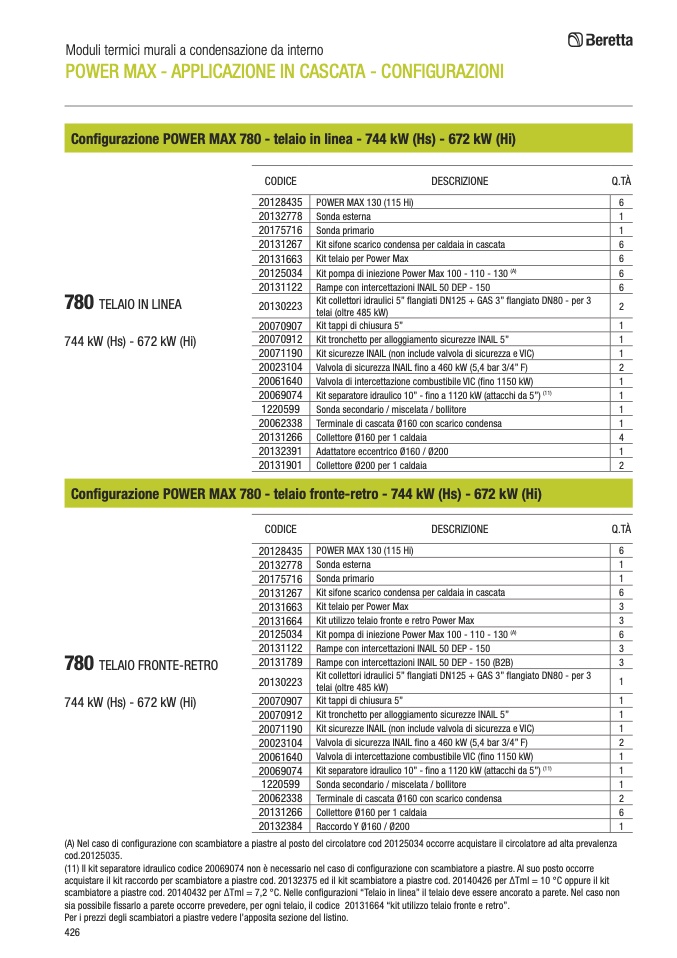

Moduli termici murali a condensazione da interno

POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 780 - telaio in linea - 744 kW (Hs) - 672 kW (Hi)

780

TELAIO IN LINEA

744 kW (Hs) - 672 kW (Hi)

CODICE

20128435

20132778

20175716

20131267

20131663

20125034

20131122

20130223

20070907

20070912

20071190

20023104

20061640

20069074

1220599

20062338

20131266

20132391

20131901

DESCRIZIONE

Q.TÀ

POWER MAX 130 (115 Hi)

6

Sonda esterna

1

Sonda primario

1

Kit sifone scarico condensa per caldaia in cascata

6

Kit telaio per Power Max

6

Kit pompa di iniezione Power Max 100 - 110 - 130

(A)

6

Rampe con intercettazioni INAIL 50 DEP - 150

6

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3

2

telai (oltre 485 kW)

Kit tappi di chiusura 5”

1

Kit tronchetto per alloggiamento sicurezze INAIL 5”

1

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

1

Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F)

2

Valvola di intercettazione combustibile VIC (fino 1150 kW)

1

Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”)

(11)

1

Sonda secondario / miscelata / bollitore

1

Terminale di cascata Ø160 con scarico condensa

1

Collettore Ø160 per 1 caldaia

4

Adattatore eccentrico Ø160 / Ø200

1

Collettore Ø200 per 1 caldaia

2

Configurazione POWER MAX 780 - telaio fronte-retro - 744 kW (Hs) - 672 kW (Hi)

CODICE

20128435

20132778

20175716

20131267

20131663

20131664

20125034

20131122

20131789

20130223

20070907

20070912

20071190

20023104

20061640

20069074

1220599

20062338

20131266

20132384

DESCRIZIONE

Q.TÀ

780

TELAIO FRONTE-RETRO

744 kW (Hs) - 672 kW (Hi)

POWER MAX 130 (115 Hi)

Sonda esterna

Sonda primario

Kit sifone scarico condensa per caldaia in cascata

Kit telaio per Power Max

Kit utilizzo telaio fronte e retro Power Max

Kit pompa di iniezione Power Max 100 - 110 - 130

(A)

Rampe con intercettazioni INAIL 50 DEP - 150

Rampe con intercettazioni INAIL 50 DEP - 150 (B2B)

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3

telai (oltre 485 kW)

Kit tappi di chiusura 5”

Kit tronchetto per alloggiamento sicurezze INAIL 5”

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F)

Valvola di intercettazione combustibile VIC (fino 1150 kW)

Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”)

(11)

Sonda secondario / miscelata / bollitore

Terminale di cascata Ø160 con scarico condensa

Collettore Ø160 per 1 caldaia

Raccordo Y Ø160 / Ø200

6

1

1

6

3

3

6

3

3

1

1

1

1

2

1

1

1

2

6

1

(A) Nel caso di configurazione con scambiatore a piastre al posto del circolatore cod 20125034 occorre acquistare il circolatore ad alta prevalenza

cod.20125035.

(11) Il kit separatore idraulico codice 20069074 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre

acquistare il kit raccordo per scambiatore a piastre cod. 20132375 ed il kit scambiatore a piastre cod. 20140426 per ∆Tml = 10 °C oppure il kit

scambiatore a piastre cod. 20140432 per ∆Tml = 7,2 °C. Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non

sia possibile fissarlo a parete occorre prevedere, per ogni telaio, il codice 20131664 “kit utilizzo telaio fronte e retro”.

Per i prezzi degli scambiatori a piastre vedere l’apposita sezione del listino.
