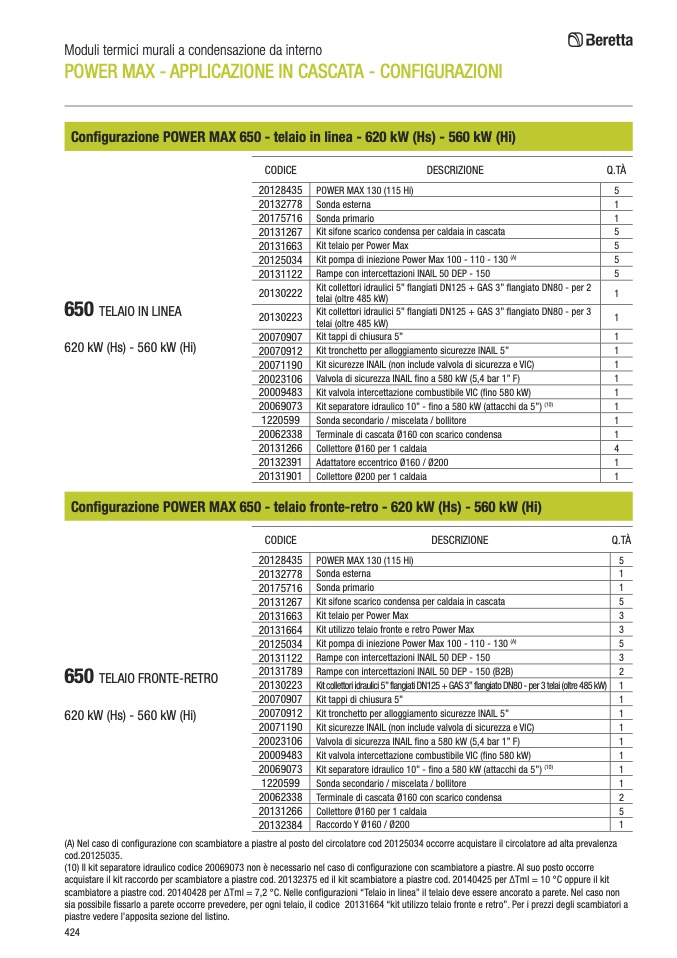

Moduli termici murali a condensazione da interno

POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 650 - telaio in linea - 620 kW (Hs) - 560 kW (Hi)

CODICE

20128435

20132778

20175716

20131267

20131663

20125034

20131122

20130222

20130223

20070907

20070912

20071190

20023106

20009483

20069073

1220599

20062338

20131266

20132391

20131901

DESCRIZIONE

Q.TÀ

5

1

1

5

5

5

5

1

1

1

1

1

1

1

1

1

1

4

1

1

Q.TÀ

5

1

1

5

3

3

5

3

2

1

1

1

1

1

1

1

1

2

5

1

POWER MAX 130 (115 Hi)

Sonda esterna

Sonda primario

650

TELAIO IN LINEA

620 kW (Hs) - 560 kW (Hi)

Kit sifone scarico condensa per caldaia in cascata

Kit telaio per Power Max

Kit pompa di iniezione Power Max 100 - 110 - 130

(A)

Rampe con intercettazioni INAIL 50 DEP - 150

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 2

telai (oltre 485 kW)

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3

telai (oltre 485 kW)

Kit tappi di chiusura 5”

Kit tronchetto per alloggiamento sicurezze INAIL 5”

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

Valvola di sicurezza INAIL fino a 580 kW (5,4 bar 1” F)

Kit valvola intercettazione combustibile VIC (fino 580 kW)

Kit separatore idraulico 10” - fino a 580 kW (attacchi da 5”)

(10)

Sonda secondario / miscelata / bollitore

Terminale di cascata Ø160 con scarico condensa

Collettore Ø160 per 1 caldaia

Adattatore eccentrico Ø160 / Ø200

Collettore Ø200 per 1 caldaia

Configurazione POWER MAX 650 - telaio fronte-retro - 620 kW (Hs) - 560 kW (Hi)

CODICE

20128435

20132778

20175716

20131267

20131663

20131664

20125034

20131122

20131789

20130223

20070907

20070912

20071190

20023106

20009483

20069073

1220599

20062338

20131266

20132384

DESCRIZIONE

POWER MAX 130 (115 Hi)

Sonda esterna

Sonda primario

650

TELAIO FRONTE-RETRO

620 kW (Hs) - 560 kW (Hi)

Kit sifone scarico condensa per caldaia in cascata

Kit telaio per Power Max

Kit utilizzo telaio fronte e retro Power Max

Kit pompa di iniezione Power Max 100 - 110 - 130

(A)

Rampe con intercettazioni INAIL 50 DEP - 150

Rampe con intercettazioni INAIL 50 DEP - 150 (B2B)

Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3 telai (oltre 485 kW)

Kit tappi di chiusura 5”

Kit tronchetto per alloggiamento sicurezze INAIL 5”

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

Valvola di sicurezza INAIL fino a 580 kW (5,4 bar 1” F)

Kit valvola intercettazione combustibile VIC (fino 580 kW)

Kit separatore idraulico 10” - fino a 580 kW (attacchi da 5”)

(10)

Sonda secondario / miscelata / bollitore

Terminale di cascata Ø160 con scarico condensa

Collettore Ø160 per 1 caldaia

Raccordo Y Ø160 / Ø200

(A) Nel caso di configurazione con scambiatore a piastre al posto del circolatore cod 20125034 occorre acquistare il circolatore ad alta prevalenza

cod.20125035.

(10) Il kit separatore idraulico codice 20069073 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre

acquistare il kit raccordo per scambiatore a piastre cod. 20132375 ed il kit scambiatore a piastre cod. 20140425 per ∆Tml = 10 °C oppure il kit

scambiatore a piastre cod. 20140428 per ∆Tml = 7,2 °C. Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non

sia possibile fissarlo a parete occorre prevedere, per ogni telaio, il codice 20131664 “kit utilizzo telaio fronte e retro”. Per i prezzi degli scambiatori a

piastre vedere l’apposita sezione del listino.

424
