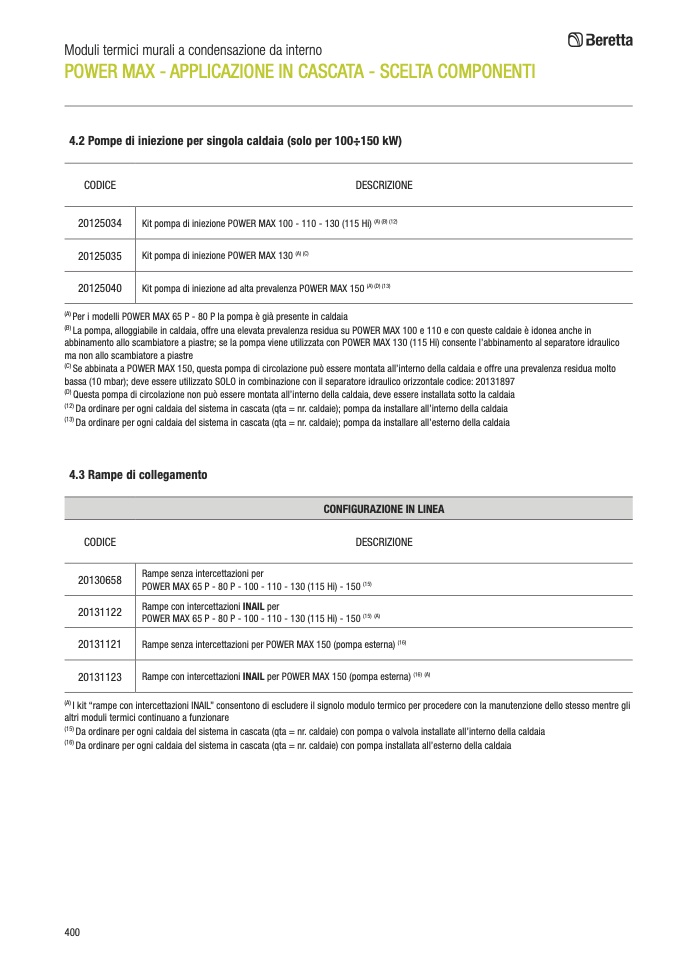

Moduli termici murali a condensazione da interno

POWER MAX - APPLICAZIONE IN CASCATA - SCELTA COMPONENTI

4.2 Pompe di iniezione per singola caldaia (solo per 100÷150 kW)

CODICE

20125034

20125035

20125040

DESCRIZIONE

Kit pompa di iniezione POWER MAX 100 - 110 - 130 (115 Hi)

(A) (B) (12)

Kit pompa di iniezione POWER MAX 130

(A) (C)

Kit pompa di iniezione ad alta prevalenza POWER MAX 150

(A) (D) (13)

(A)

Per i modelli POWER MAX 65 P - 80 P la pompa è già presente in caldaia

(B)

La pompa, alloggiabile in caldaia, offre una elevata prevalenza residua su POWER MAX 100 e 110 e con queste caldaie è idonea anche in

abbinamento allo scambiatore a piastre; se la pompa viene utilizzata con POWER MAX 130 (115 Hi) consente l’abbinamento al separatore idraulico

ma non allo scambiatore a piastre

(C)

Se abbinata a POWER MAX 150, questa pompa di circolazione può essere montata all’interno della caldaia e offre una prevalenza residua molto

bassa (10 mbar); deve essere utilizzato SOLO in combinazione con il separatore idraulico orizzontale codice: 20131897

(D)

Questa pompa di circolazione non può essere montata all’interno della caldaia, deve essere installata sotto la caldaia

(12)

Da ordinare per ogni caldaia del sistema in cascata (qta = nr. caldaie); pompa da installare all’interno della caldaia

(13)

Da ordinare per ogni caldaia del sistema in cascata (qta = nr. caldaie); pompa da installare all’esterno della caldaia

4.3 Rampe di collegamento

CONFIGURAZIONE IN LINEA

CODICE

20130658

20131122

20131121

20131123

DESCRIZIONE

POWER MAX 65 P - 80 P - 100 - 110 - 130 (115 Hi) - 150

(15)

Rampe con intercettazioni INAIL per

POWER MAX 65 P - 80 P - 100 - 110 - 130 (115 Hi) - 150

(15) (A)

Rampe senza intercettazioni per POWER MAX 150 (pompa esterna)

(16)

Rampe con intercettazioni INAIL per POWER MAX 150 (pompa esterna)

(16) (A)

Rampe senza intercettazioni per

(A)

I kit “rampe con intercettazioni INAIL” consentono di escludere il signolo modulo termico per procedere con la manutenzione dello stesso mentre gli

altri moduli termici continuano a funzionare

(15)

Da ordinare per ogni caldaia del sistema in cascata (qta = nr. caldaie) con pompa o valvola installate all’interno della caldaia

(16)

Da ordinare per ogni caldaia del sistema in cascata (qta = nr. caldaie) con pompa installata all’esterno della caldaia

400
