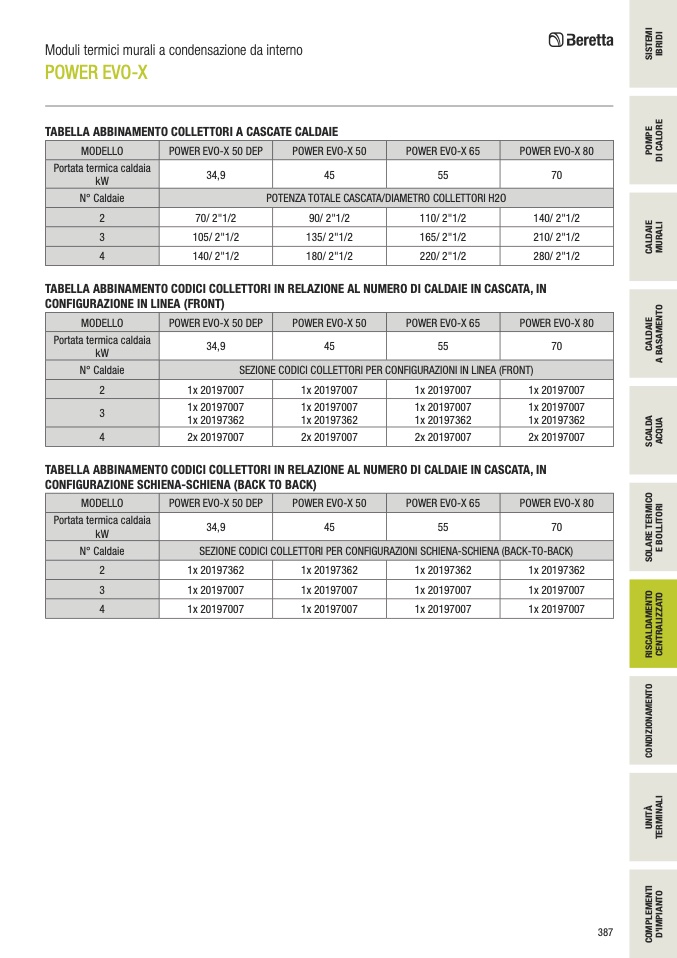

Moduli termici murali a condensazione da interno

POWER EVO-X

TABELLA ABBINAMENTO COLLETTORI A CASCATE CALDAIE

34,9

45

55

70

140/ 2"1/2

210/ 2"1/2

280/ 2"1/2

MODELLO

4

POWER EVO-X 50 DEP

POWER EVO-X 50

POWER EVO-X 65

POWER EVO-X 80

Portata termica caldaia

kW

N° Caldaie

POTENZA TOTALE CASCATA/DIAMETRO COLLETTORI H2O

2

70/ 2"1/2

105/ 2"1/2

140/ 2"1/2

90/ 2"1/2

135/ 2"1/2

180/ 2"1/2

110/ 2"1/2

165/ 2"1/2

220/ 2"1/2

3

TABELLA ABBINAMENTO CODICI COLLETTORI IN RELAZIONE AL NUMERO DI CALDAIE IN CASCATA, IN

CONFIGURAZIONE IN LINEA (FRONT)

34,9

45

55

70

SEZIONE CODICI COLLETTORI PER CONFIGURAZIONI IN LINEA (FRONT)

MODELLO

N° Caldaie

POWER EVO-X 50 DEP

POWER EVO-X 50

POWER EVO-X 65

POWER EVO-X 80

Portata termica caldaia

kW

2

1x 20197007

1x 20197007

1x 20197362

2x 20197007

1x 20197007

1x 20197007

1x 20197362

2x 20197007

1x 20197007

1x 20197007

1x 20197362

2x 20197007

1x 20197007

1x 20197007

1x 20197362

2x 20197007

3

4

TABELLA ABBINAMENTO CODICI COLLETTORI IN RELAZIONE AL NUMERO DI CALDAIE IN CASCATA, IN

CONFIGURAZIONE SCHIENA-SCHIENA (BACK TO BACK)

34,9

45

55

70

SEZIONE CODICI COLLETTORI PER CONFIGURAZIONI SCHIENA-SCHIENA (BACK-TO-BACK)

MODELLO

Portata termica caldaia

kW

POWER EVO-X 50 DEP

POWER EVO-X 50

POWER EVO-X 65

POWER EVO-X 80

N° Caldaie

2

1x 20197362

1x 20197007

1x 20197007

1x 20197362

1x 20197007

1x 20197007

1x 20197362

1x 20197007

1x 20197007

1x 20197362

1x 20197007

1x 20197007

3

4
