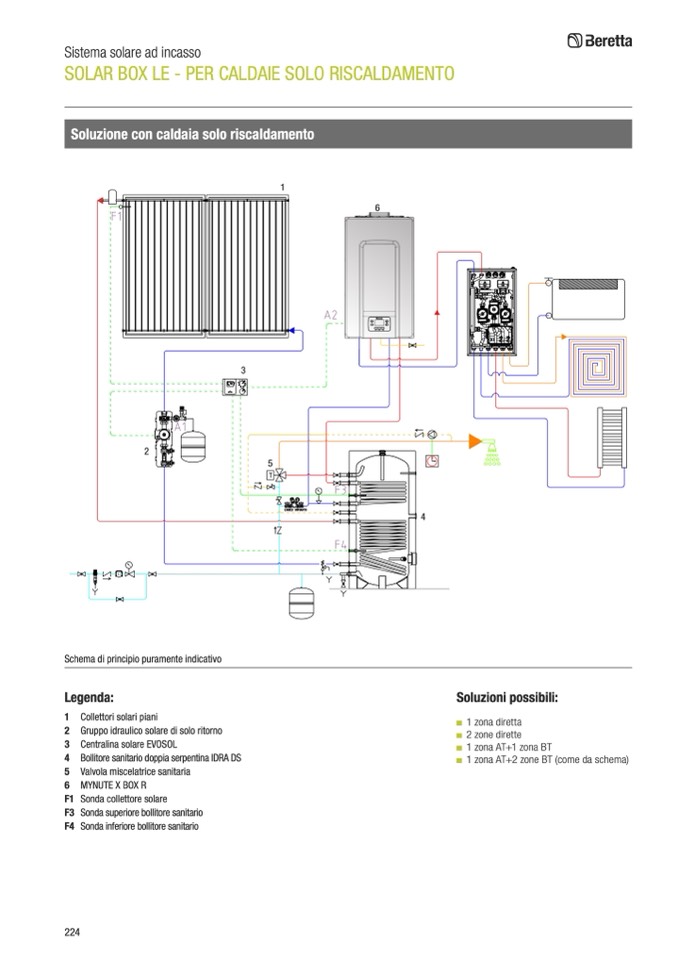

Sistema solare ad incasso

SOLAR BOX LE - PER CALDAIE SOLO RISCALDAMENTO

Soluzione con caldaia solo riscaldamento

2

Schema di principio puramente indicativo

Legenda:

1 Collettori solari piani

2 Gruppo idraulico solare di solo ritorno

3 Centralina solare EVOSOL

4 Bollitore sanitario doppia serpentina IDRA DS

5 Valvola miscelatrice sanitaria

6 MYNUTE X BOX R

F1 Sonda collettore solare

F3 Sondasuperiorebollitoresanitario

F4 Sondainferiorebollitoresanitario

Soluzioni possibili:

■ 1 zona diretta

■ 2 zone dirette

■ 1 zona AT+1 zona BT

■ 1 zona AT+2 zone BT (come da schema)

224

3

5

1

6

4
