Sistema solare ad incasso

SOLAR BOX LE - PER CALDAIE COMBINATE

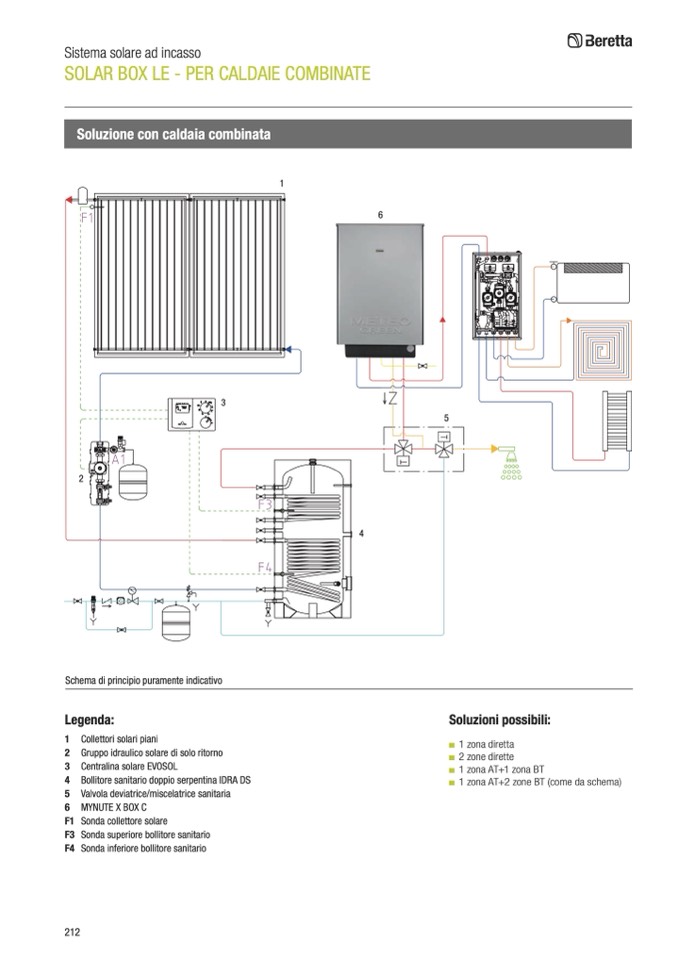

Soluzione con caldaia combinata

2

Schema di principio puramente indicativo

Legenda:

1 Collettori solari piani

2 Gruppo idraulico solare di solo ritorno

3 Centralina solare EVOSOL

4 Bollitore sanitario doppio serpentina IDRA DS

5 Valvola deviatrice/miscelatrice sanitaria

6 MYNUTE X BOX C

F1 Sonda collettore solare

F3 Sonda superiore bollitore sanitario

F4 Sonda inferiore bollitore sanitario

Soluzioni possibili:

■ 1 zona diretta

■ 2 zone dirette

■ 1 zona AT+1 zona BT

■ 1 zona AT+2 zone BT (come da schema)

212

3

1

4

6

5
