Sistema solare ad incasso
SOLAR BOX LE - PER CALDAIE COMBINATE
Sistema solare ad incasso per caldaia combinata e modulo basso consumo 1AT + 1BT
GESTIONE DI
1 ZONA AT
+
1 ZONA BT
IDONEO PER
RISCALDAMENTO
A.C.S.
4
5
3
2
2

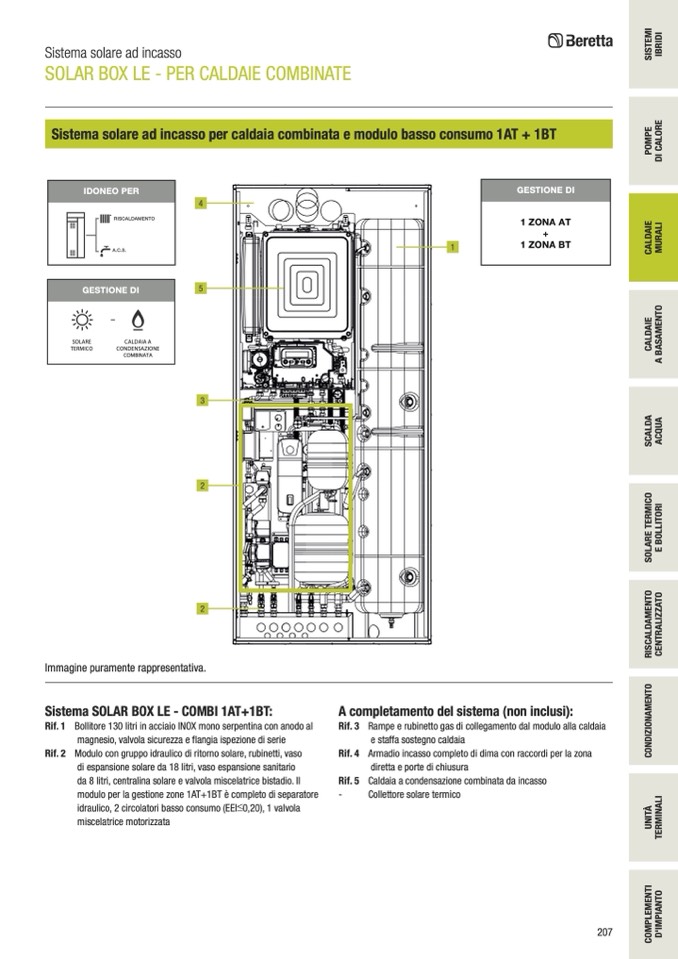

Immagine puramente rappresentativa.
Sistema SOLAR BOX LE - COMBI 1AT+1BT:
1
GESTIONE DI
SOLARE
CALDAIA A
TERMICO
CONDENSAZIONE
COMBINATA
Rif. 1
Rif. 2
Bollitore 130 litri in acciaio INOX mono serpentina con anodo al
magnesio, valvola sicurezza e flangia ispezione di serie
Modulo con gruppo idraulico di ritorno solare, rubinetti, vaso
di espansione solare da 18 litri, vaso espansione sanitario
da 8 litri, centralina solare e valvola miscelatrice bistadio. Il
modulo per la gestione zone 1AT+1BT è completo di separatore
idraulico, 2 circolatori basso consumo (EEI≤0,20), 1 valvola
miscelatrice motorizzata
Rif. 3
Rif. 4
Rif. 5
-
Rampe e rubinetto gas di collegamento dal modulo alla caldaia
e staffa sostegno caldaia
Armadio incasso completo di dima con raccordi per la zona
diretta e porte di chiusura
Caldaia a condensazione combinata da incasso
Collettore solare termico
A completamento del sistema (non inclusi):
