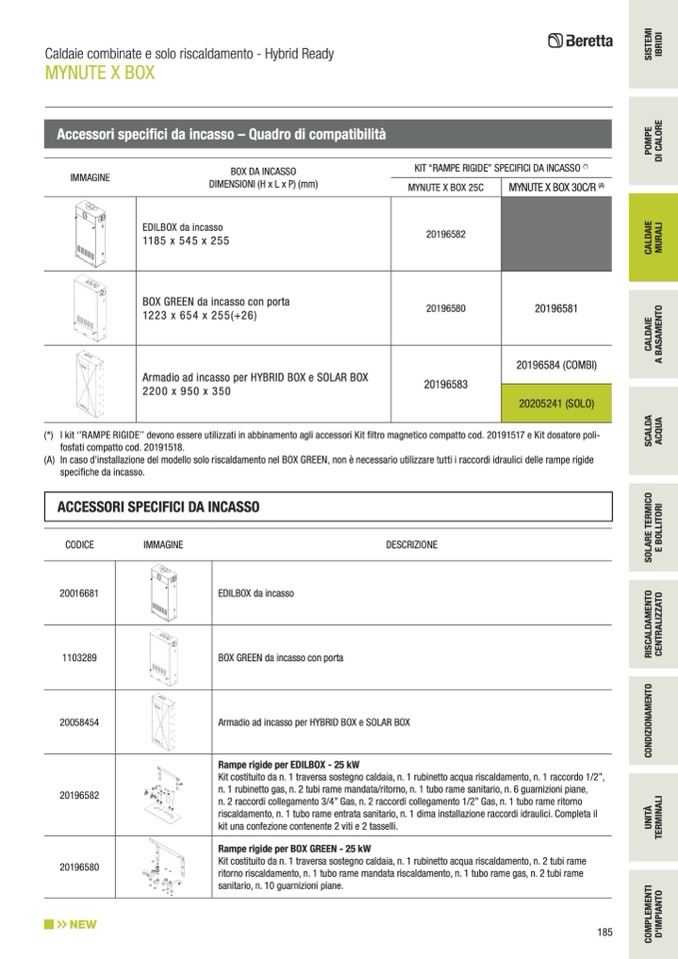

Caldaie combinate e solo riscaldamento - Hybrid Ready
MYNUTE X BOX
Accessori specifici da incasso – Quadro di compatibilit
à
IMMAGINE
BOX DA INCASSO
DIMENSIONI (H x L x P) (mm)
KIT “RAMPE RIGIDE’’ SPECIFICI DA INCASSO
(*)
MYNUTE X BOX 25C
MYNUTE X BOX 30C/R
(A)
20196581
20196584 (COMBI)
EDILBOX da incasso
1185 x 545 x 255
20196582
BOX GREEN da incasso con porta
1223 x 654 x 255(+26)
20196580
Armadio ad incasso per HYBRID BOX e SOLAR BOX
2200 x 950 x 350
20196583
20205241 (SOLO)
(*) I kit ‘’RAMPE RIGIDE’’ devono essere utilizzati in abbinamento agli accessori Kit filtro magnetico compatto cod. 20191517 e Kit dosatore poli-
fosfati compatto cod. 20191518.
(A) In caso d'installazione del modello solo riscaldamento nel BOX GREEN, non è necessario utilizzare tutti i raccordi idraulici delle rampe rigide
specifiche da incasso.
ACCESSORI SPECIFICI DA INCASSO
CODICE
20016681
1103289
20058454
20196582
20196580
IMMAGINE
DESCRIZIONE
EDILBOX da incasso
BOX GREEN da incasso con porta
Armadio ad incasso per HYBRID BOX e SOLAR BOX
Rampe rigide per EDILBOX - 25 kW
Kit costituito da n. 1 traversa sostegno caldaia, n. 1 rubinetto acqua riscaldamento, n. 1 raccordo 1/2”,
n. 1 rubinetto gas, n. 2 tubi rame mandata/ritorno, n. 1 tubo rame sanitario, n. 6 guarnizioni piane,
n. 2 raccordi collegamento 3/4” Gas, n. 2 raccordi collegamento 1/2” Gas, n. 1 tubo rame ritorno
riscaldamento, n. 1 tubo rame entrata sanitario, n. 1 dima installazione raccordi idraulici. Completa il
kit una confezione contenente 2 viti e 2 tasselli.
Rampe rigide per BOX GREEN - 25 kW
Kit costituito da n. 1 traversa sostegno caldaia, n. 1 rubinetto acqua riscaldamento, n. 2 tubi rame
ritorno riscaldamento, n. 1 tubo rame mandata riscaldamento, n. 1 tubo rame gas, n. 2 tubi rame
sanitario, n. 10 guarnizioni piane.
NEW
185
