Pompe di calore
TOWER GREEN FE - POMPE DI CALORE SPLIT A BASAMENTO

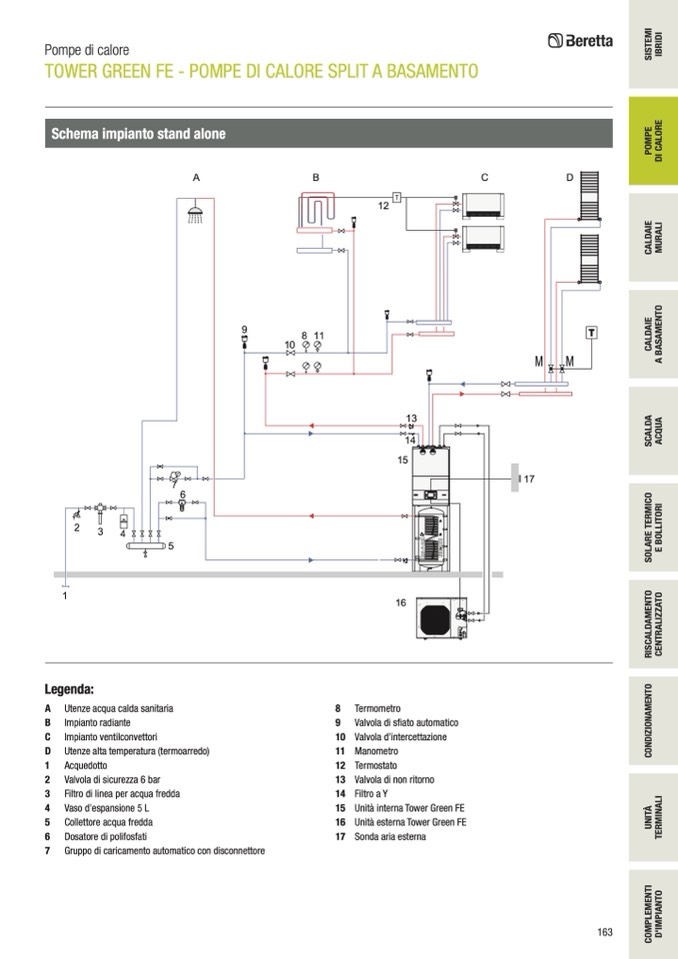

Schema impianto stand alone
A
B
C
D
12
9
10
8 11
7
6
2
13
14
15
16
M
M
17
3
5
4
1
Legenda:
A Utenze acqua calda sanitaria
B Impianto radiante
C Impianto ventilconvettori
D Utenze alta temperatura (termoarredo)
1 Acquedotto
8 Termometro
9 Valvola di sfiato automatico
10 Valvola d’intercettazione
11 Manometro
12 Termostato
13 Valvola di non ritorno
14 Filtro a Y
15 Unità interna Tower Green FE
16 Unità esterna Tower Green FE
17 Sonda aria esterna
2 Valvola di sicurezza 6 bar
3 Filtro di linea per acqua fredda
4 Vaso d’espansione 5 L
5 Collettore acqua fredda
6 Dosatore di polifosfati
7 Gruppo di caricamento automatico con disconnettore
