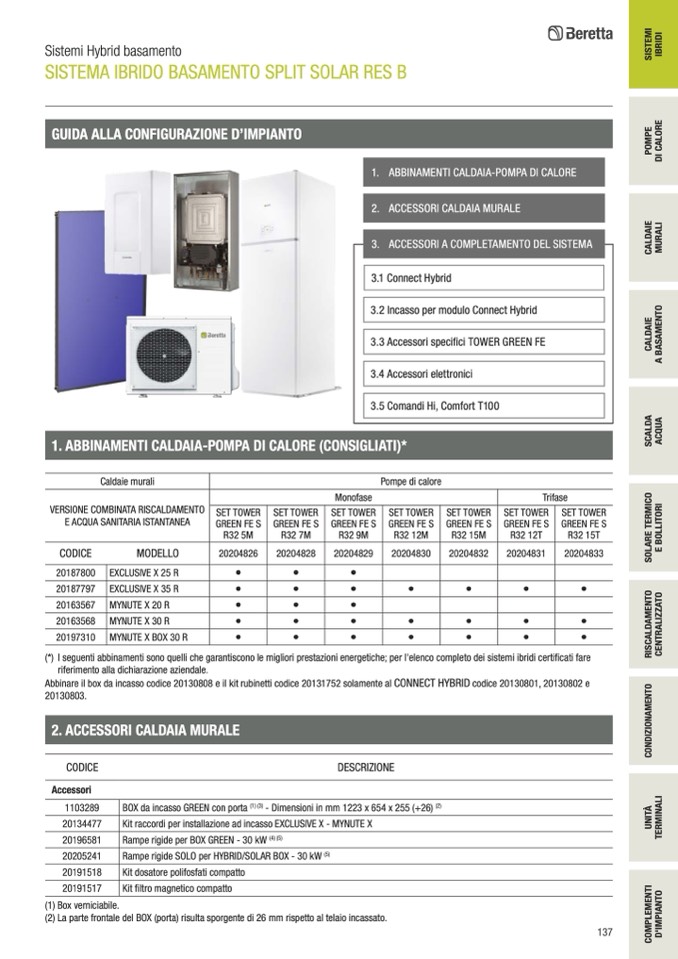

Sistemi Hybrid basamento

SISTEMA IBRIDO BASAMENTO SPLIT SOLAR RES B

GUIDA ALLA CONFIGURAZIONE D’IMPIANTO

1. ABBINAMENTI CALDAIA-POMPA DI CALORE

2. ACCESSORI CALDAIA MURALE

3. ACCESSORI A COMPLETAMENTO DEL SISTEMA

3.1 Connect Hybrid

3.2 Incasso per modulo Connect Hybrid

3.3 Accessori specifici TOWER GREEN FE

3.4 Accessori elettronici

3.5 Comandi Hi, Comfort T100

1. ABBINAMENTI CALDAIA-POMPA DI CALORE (CONSIGLIATI)*

Caldaie murali

VERSIONE COMBINATA RISCALDAMENTO

E ACQUA SANITARIA ISTANTANEA

Pompe di calore

Monofase

Trifase

SET TOWER

GREEN FE S

R32 5M

SET TOWER

GREEN FE S

R32 7M

SET TOWER

GREEN FE S

R32 9M

SET TOWER

GREEN FE S

R32 12M

SET TOWER

GREEN FE S

R32 15M

SET TOWER

GREEN FE S

R32 12T

CODICE

20187800

20187797

20163567

20163568

20197310

MODELLO

EXCLUSIVE X 25 R

EXCLUSIVE X 35 R

MYNUTE X 20 R

MYNUTE X 30 R

MYNUTE X BOX 30 R

20204826

20204828

20204829

20204830

20204832

20204831

SET TOWER

GREEN FE S

R32 15T

20204833

•

•

•

•

•

•

•

•

•

•

•

•

•

2. ACCESSORI CALDAIA MURALE

•

•

•

•

•

•

•

•

•

•

•

•

•

•

(*) I seguenti

riferimento alla dichiarazione aziendale.

Abbinare il box da incasso codice 20130808 e il kit rubinetti codice 20131752 solamente al CONNECT HYBRID codice 20130801, 20130802 e

20130803.

abbinamenti sono quelli che garantiscono le migliori prestazioni energetiche; per l'elenco completo dei sistemi ibridi certificati fare

CODICE

Accessori

1103289

20134477

20196581

20205241

20191518

20191517

(1) Box verniciabile.

(2) La parte frontale

DESCRIZIONE

BOX da incasso GREEN con porta

(1) (3)

- Dimensioni in mm 1223 x 654 x 255 (+26)

(2)

Kit raccordi per installazione ad incasso EXCLUSIVE X - MYNUTE X

Rampe rigide per BOX GREEN - 30 kW

(4) (5)

Rampe rigide SOLO per HYBRID/SOLAR BOX - 30 kW

(5)

Kit dosatore polifosfati compatto

Kit filtro magnetico compatto

del BOX (porta) risulta sporgente di 26 mm rispetto al telaio incassato.
