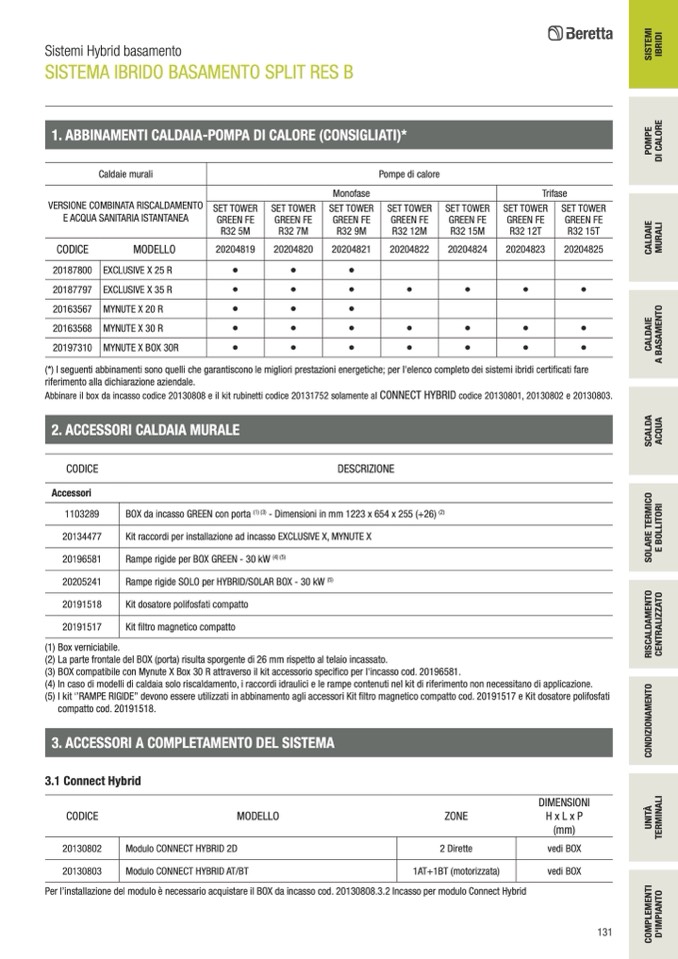

Sistemi Hybrid basamento
SISTEMA IBRIDO BASAMENTO SPLIT RES B
1. ABBINAMENTI CALDAIA-POMPA DI CALORE (CONSIGLIATI)*
Caldaie murali
VERSIONE COMBINATA RISCALDAMENTO
E ACQUA SANITARIA ISTANTANEA
Pompe di calore
Monofase
Trifase
SET TOWER
GREEN FE
R32 5M
SET TOWER
GREEN FE
R32 7M
SET TOWER
GREEN FE
R32 9M
SET TOWER
GREEN FE
R32 12M
SET TOWER
GREEN FE
R32 15M
SET TOWER
GREEN FE
R32 12T
CODICE
20187800
20187797
20163567
20163568
20197310
MODELLO
EXCLUSIVE X 25 R
EXCLUSIVE X 35 R
MYNUTE X 20 R
MYNUTE X 30 R
MYNUTE X BOX 30R
20204819
20204820
20204821
20204822
20204824
20204823
SET TOWER
GREEN FE
R32 15T
20204825
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
(*) I seguenti
riferimento alla dichiarazione aziendale.
Abbinare il box da incasso codice 20130808 e il kit rubinetti codice 20131752 solamente al CONNECT HYBRID codice 20130801, 20130802 e 20130803.
abbinamenti sono quelli che garantiscono le migliori prestazioni energetiche; per l'elenco completo dei sistemi ibridi certificati fare
2. ACCESSORI CALDAIA MURALE
CODICE
Accessori
1103289
20134477
20196581
20205241
20191518
20191517
DESCRIZIONE
BOX da incasso GREEN con porta
(1) (3)
- Dimensioni in mm 1223 x 654 x 255 (+26)
(2)
Kit raccordi per installazione ad incasso EXCLUSIVE X, MYNUTE X
Rampe rigide per BOX GREEN - 30 kW
(4) (5)
Rampe rigide SOLO per HYBRID/SOLAR BOX - 30 kW
(5)
Kit dosatore polifosfati compatto
Kit filtro magnetico compatto
(1) Box verniciabile.
(2) La parte frontale del BOX (porta) risulta sporgente di 26 mm rispetto al telaio incassato.
(3) BOX compatibile con Mynute X Box 30 R attraverso il kit accessorio specifico per l'incasso cod. 20196581.
(4) In caso di modelli di caldaia solo riscaldamento, i raccordi idraulici e le rampe contenuti nel kit di riferimento non necessitano di applicazione.
(5) I kit ‘’RAMPE RIGIDE’’ devono essere utilizzati in abbinamento agli accessori Kit filtro magnetico compatto cod. 20191517 e Kit dosatore polifosfati
compatto cod. 20191518.
3. ACCESSORI A COMPLETAMENTO DEL SISTEMA
3.1 Connect Hybrid
CODICE
20130802
20130803
DIMENSIONI
H x L x P
(mm)
vedi BOX
vedi BOX
MODELLO
Modulo CONNECT HYBRID 2D
Modulo CONNECT HYBRID AT/BT
ZONE
2 Dirette
1AT+1BT (motorizzata)
Per l’installazione del modulo è necessario acquistare il BOX da incasso cod. 20130808.3.2 Incasso per modulo Connect Hybrid
