Wilo-Fire Cube-LTA-C

35

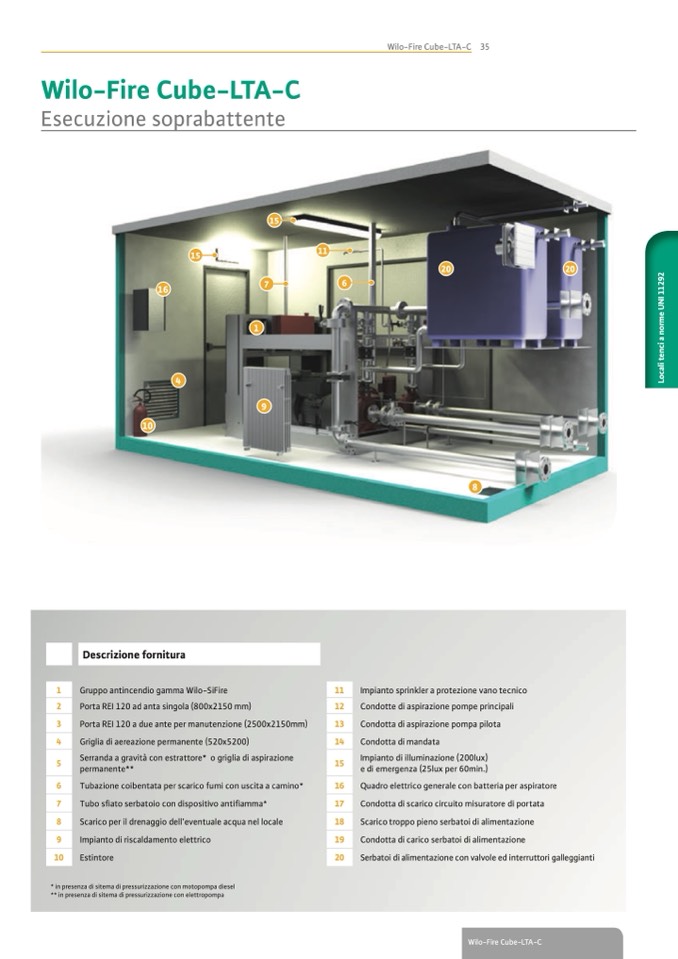

Wilo-Fire Cube-LTA-C

Esecuzione soprabattente

15

16

4

10

15

11

7

6

1

9

20

20

8

Descrizione fornitura

Gruppo antincendio gamma Wilo-SiFire

Porta REI 120 ad anta singola (800x2150 mm)

Impianto sprinkler a protezione vano tecnico

Condotte di aspirazione pompe principali

Condotta di aspirazione pompa pilota

Condotta di mandata

Impianto di illuminazione (200lux)

e di emergenza (25lux per 60min.)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Porta REI 120 a due ante per manutenzione (2500x2150mm)

Griglia di aereazione permanente (520x5200)

Serranda a gravità con estrattore* o griglia di aspirazione

permanente**

Tubazione coibentata per scarico fumi con uscita a camino*

Tubo sfiato serbatoio con dispositivo antifiamma*

Scarico per il drenaggio dell’eventuale acqua nel locale

Impianto di riscaldamento elettrico

Estintore

* in presenza di sitema di pressurizzazione con motopompa diesel

** in presenza di sitema di pressurizzazione con elettropompa

Quadro elettrico generale con batteria per aspiratore

Condotta di scarico circuito misuratore di portata

Scarico troppo pieno serbatoi di alimentazione

Condotta di carico serbatoi di alimentazione

Serbatoi di alimentazione con valvole ed interruttori galleggianti

Wilo-Fire Cube-LTA-C

L

o

c

a

l

i

t

e

n

c

i

a

n

o

r

m

e

U

N

I

1

1

2

9

2
