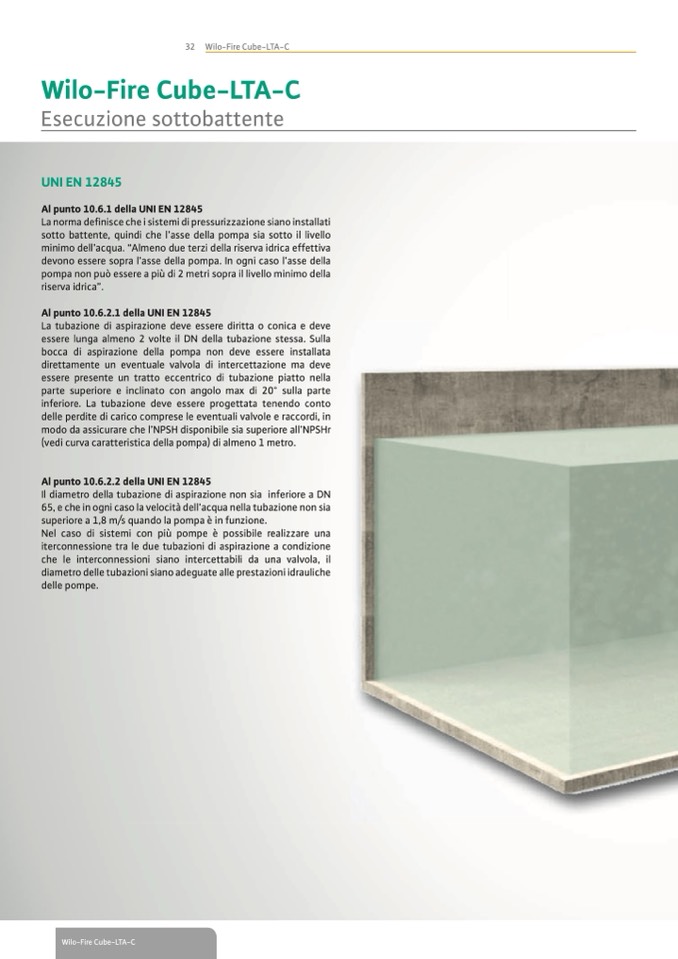

32 Wilo-Fire Cube-LTA-C
Wilo-Fire Cube-LTA-C
Esecuzione sottobattente
UNI EN 12845
Al punto 10.6.1 della UNI EN 12845
La norma definisce che i sistemi di pressurizzazione siano installati
sotto battente, quindi che l’asse della pompa sia sotto il livello
minimo dell’acqua. “Almeno due terzi della riserva idrica effettiva
devono essere sopra l’asse della pompa. In ogni caso l’asse della
pompa non può essere a più di 2 metri sopra il livello minimo della
riserva idrica”.
Al punto 10.6.2.1 della UNI EN 12845
La tubazione di aspirazione deve essere diritta o conica e deve
essere lunga almeno 2 volte il DN della tubazione stessa. Sulla
bocca di aspirazione della pompa non deve essere installata
direttamente un eventuale valvola di intercettazione ma deve
essere presente un tratto eccentrico di tubazione piatto nella
parte superiore e inclinato con angolo max di 20° sulla parte
inferiore. La tubazione deve essere progettata tenendo conto
delle perdite di carico comprese le eventuali valvole e raccordi, in
modo da assicurare che l’NPSH disponibile sia superiore all’NPSHr
(vedi curva caratteristica della pompa) di almeno 1 metro.
Al punto 10.6.2.2 della UNI EN 12845
Il diametro della tubazione di aspirazione non sia inferiore a DN
65, e che in ogni caso la velocità dell’acqua nella tubazione non sia
superiore a 1,8 m/s quando la pompa
è in funzione.
Nel caso di sistemi con più pompe è possibile realizzare una
iterconnessione tra le due tubazioni di aspirazione a condizione
che le interconnessioni siano intercettabili da una valvola, il
diametro delle tubazioni siano adeguate alle prestazioni idrauliche
delle pompe.
