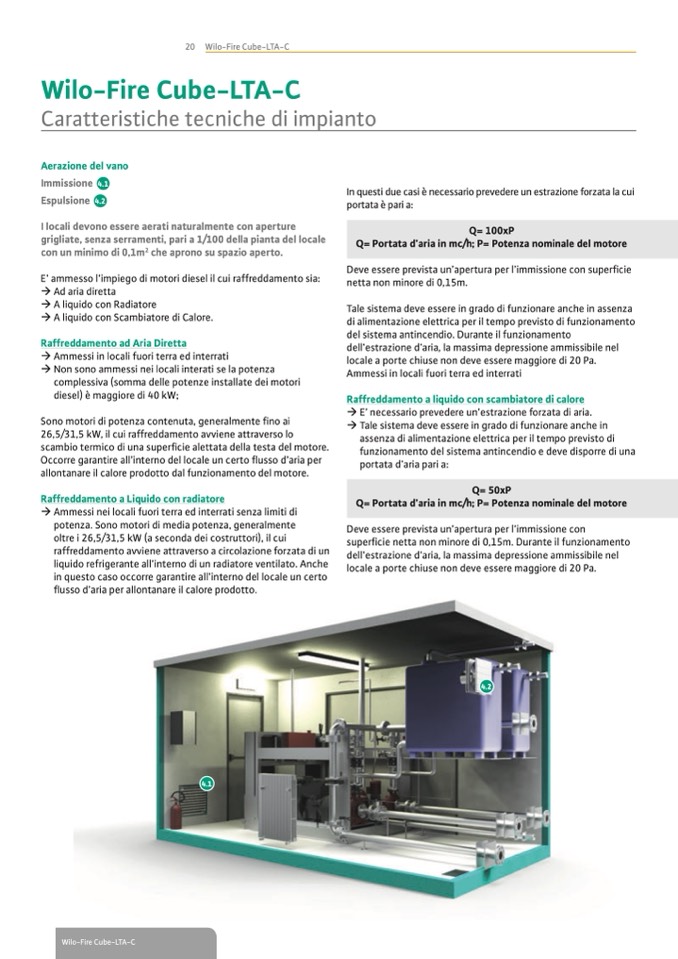

Wilo - Fire Cube-LTA-C

20 Wilo-Fire Cube-LTA-C

Wilo-Fire Cube-LTA-C

Caratteristiche tecniche di impianto

Aerazione del vano

Immissione 4.1

Espulsione 4.2

I locali devono essere aerati naturalmente con aperture

grigliate, senza serramenti, pari a 1/100 della pianta del locale

con un minimo di 0,1m

che aprono su spazio aperto.

E’ ammesso l’impiego di motori diesel il cui raffreddamento sia:

�Ad aria diretta

�A liquido con Radiatore

�A liquido con Scambiatore di Calore.

Raffreddamento ad Aria Diretta

� Ammessi in locali fuori terra ed interrati

� Non sono ammessi nei locali interati se la potenza

complessiva (somma delle potenze installate dei motori

diesel) è maggiore di 40 kW;

Sono motori di potenza contenuta, generalmente fino ai

26,5/31,5 kW, il cui raffreddamento avviene attraverso lo

scambio termico di una superficie alettata della testa del motore.

Occorre garantire all’interno del locale un certo flusso d’aria per

allontanare il calore prodotto dal funzionamento del motore.

Raffreddamento a Liquido con radiatore

� Ammessi nei locali fuori terra ed interrati senza limiti di

potenza. Sono motori di media potenza, generalmente

oltre i 26,5/31,5 kW (a seconda dei costruttori), il cui

raffreddamento avviene attraverso a circolazione forzata di un

liquido refrigerante all’interno di un radiatore ventilato. Anche

in questo caso occorre garantire all’interno del locale un certo

flusso d’aria per allontanare il calore prodotto.

In questi due casi è necessario prevedere un estrazione forzata la cui

portata è pari a:

Deve essere prevista un’apertura per l’immissione con superficie

netta non minore di 0,15m.

Tale sistema deve essere in grado di funzionare anche in assenza

di alimentazione elettrica per il tempo previsto di funzionamento

del sistema antincendio. Durante il funzionamento

dell’estrazione d’aria, la massima depressione ammissibile nel

locale a porte chiuse non deve essere maggiore di 20 Pa.

Ammessi in locali fuori terra ed interrati

Raffreddamento a liquido con scambiatore di calore

� E’ necessario prevedere un’estrazione forzata di aria.

� Tale sistema deve essere in grado di funzionare anche in

assenza di alimentazione elettrica per il tempo previsto di

funzionamento del sistema antincendio e deve disporre di una

portata d’aria pari a:

Deve essere prevista un’apertura per l’immissione con

superficie netta non minore di 0,15m. Durante il funzionamento

dell’estrazione d’aria, la massima depressione ammissibile nel

locale a porte chiuse non deve essere maggiore di 20 Pa.

4.2

Wilo-Fire Cube-LTA-C

4.1
