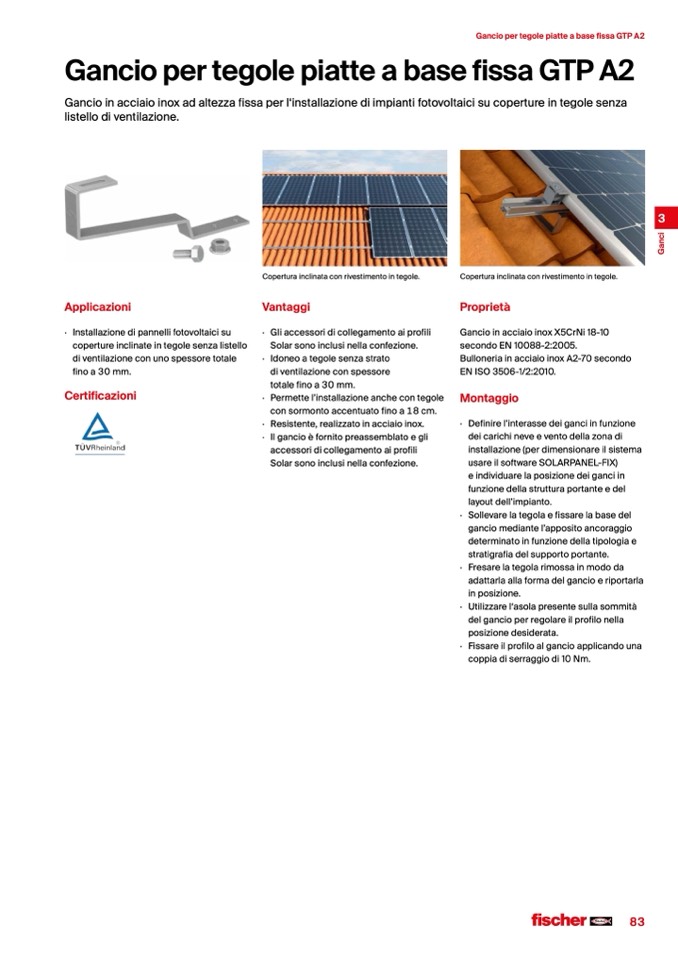

Gancio per tegole piatte a base fissa GTP A2

Gancio per tegole piatte a base fissa GTP A2

Gancio in acciaio inox ad altezza fissa per l‘installazione di impianti fotovoltaici su coperture in tegole senza

listello di ventilazione.

Applicazioni

· Installazionedipannellifotovoltaicisu

coperture inclinate in tegole senza listello

di ventilazione con uno spessore totale

fino a 30 mm.

Certificazioni

Copertura inclinata con rivestimento in tegole.

Vantaggi

· Gli accessori di collegamento ai profili

Solar sono inclusi nella confezione.

· Idoneo a tegole senza strato

di ventilazione con spessore

totale fino a 30 mm.

· Permette l’installazione anche con tegole

con sormonto accentuato fino a 18 cm.

· Resistente, realizzato in acciaio inox.

· Il gancio è fornito preassemblato e gli

accessori di collegamento ai profili

Solar sono inclusi nella confezione.

Copertura inclinata con rivestimento in tegole.

Proprietà

Gancio in acciaio inox X5CrNi 18-10

secondo EN 10088-2:2005.

Bulloneria in acciaio inox A2-70 secondo

EN ISO 3506-1/2:2010.

Montaggio

· Definire l’interasse dei ganci in funzione

dei carichi neve e vento della zona di

installazione (per dimensionare il sistema

usare il software SOLARPANEL-FIX)

e individuare la posizione dei ganci in

funzione della struttura portante e del

layout dell’impianto.

· Sollevarelategolaefissarelabasedel

gancio mediante l’apposito ancoraggio

determinato in funzione della tipologia e

stratigrafia del supporto portante.

· Fresarelategolarimossainmododa

adattarla alla forma del gancio e riportarla

in posizione.

· Utilizzarel‘asolapresentesullasommità

del gancio per regolare il profilo nella

posizione desiderata.

· Fissareilprofiloalgancioapplicandouna

coppia di serraggio di 10 Nm.
