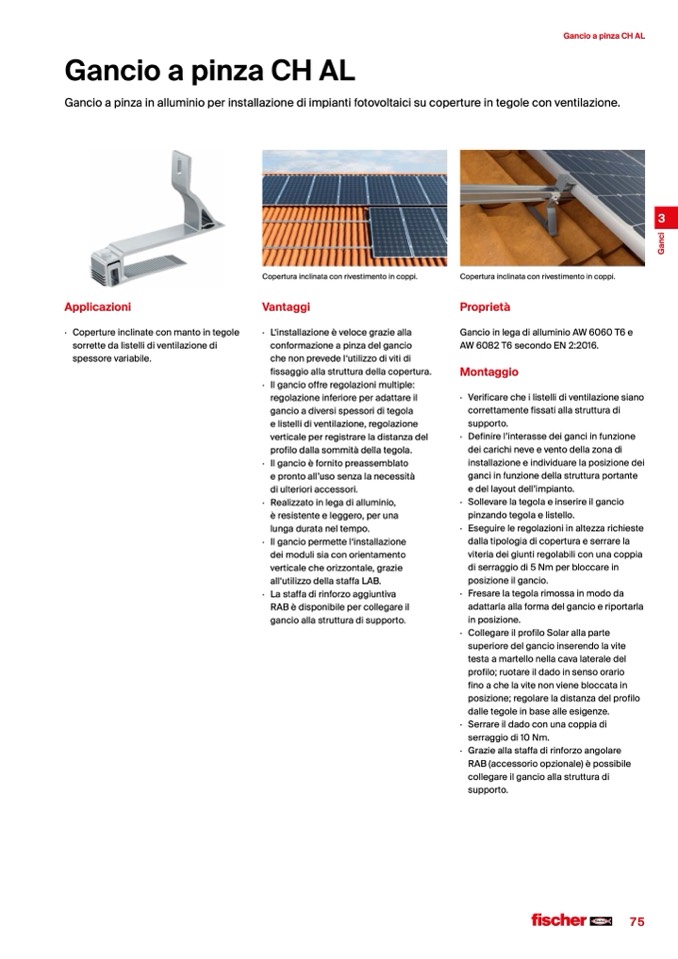

Gancio a pinza CH AL

Gancio a pinza in alluminio per installazione di impianti fotovoltaici su coperture in tegole con ventilazione.

Applicazioni

· Copertureinclinateconmantointegole

sorrette da listelli di ventilazione di

spessore variabile.

Copertura inclinata con rivestimento in coppi.

Vantaggi

· L‘installazione è veloce grazie alla

conformazione a pinza del gancio

che non prevede l‘utilizzo di viti di

fissaggio alla struttura della copertura.

· Ilganciooffreregolazionimultiple:

regolazione inferiore per adattare il

gancio a diversi spessori di tegola

e listelli di ventilazione, regolazione

verticale per registrare la distanza del

profilo dalla sommità della tegola.

· Il gancio è fornito preassemblato

e pronto all’uso senza la necessità

di ulteriori accessori.

· Realizzato in lega di alluminio,

è resistente e leggero, per una

lunga durata nel tempo.

· Il gancio permette l‘installazione

dei moduli sia con orientamento

verticale che orizzontale, grazie

all‘utilizzo della staffa LAB.

· La staffa di rinforzo aggiuntiva

RAB è disponibile per collegare il

gancio alla struttura di supporto.

Copertura inclinata con rivestimento in coppi.

Proprietà

Gancio in lega di alluminio AW 6060 T6 e

AW 6082 T6 secondo EN 2:2016.

Montaggio

· Verificare che i listelli di ventilazione siano

correttamente fissati alla struttura di

supporto.

· Definire l’interasse dei ganci in funzione

dei carichi neve e vento della zona di

installazione e individuare la posizione dei

ganci in funzione della struttura portante

e del layout dell’impianto.

· Sollevare la tegola e inserire il gancio

pinzando tegola e listello.

· Eseguire le regolazioni in altezza richieste

dalla tipologia di copertura e serrare la

viteria dei giunti regolabili con una coppia

di serraggio di 5 Nm per bloccare in

posizione il gancio.

· Fresare la tegola rimossa in modo da

adattarla alla forma del gancio e riportarla

in posizione.

· CollegareilprofiloSolarallaparte

superiore del gancio inserendo la vite

testa a martello nella cava laterale del

profilo; ruotare il dado in senso orario

fino a che la vite non viene bloccata in

posizione; regolare la distanza del profilo

dalle tegole in base alle esigenze.

· Serrareildadoconunacoppiadi

serraggio di 10 Nm.

· Grazieallastaffadirinforzoangolare

RAB (accessorio opzionale) è possibile

collegare il gancio alla struttura di

supporto.
