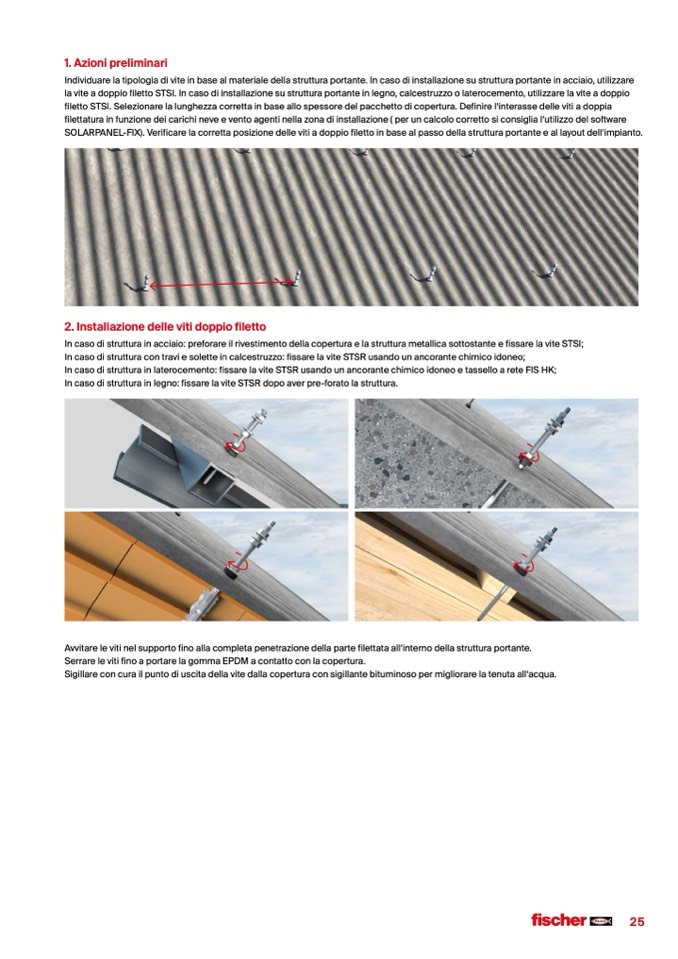

1. Azioni preliminari
Individuare la tipologia di vite in base al materiale della struttura portante. In caso di installazione su struttura portante in acciaio, utilizzare
la vite a doppio filetto STSI. In caso di installazione su struttura portante in legno, calcestruzzo o laterocemento, utilizzare la vite a doppio
filetto STSI. Selezionare la lunghezza corretta in base allo spessore del pacchetto di copertura. Definire l‘interasse delle viti a doppia
filettatura in funzione dei carichi neve e vento agenti nella zona di installazione ( per un calcolo corretto si consiglia l‘utilizzo del software
SOLARPANEL-FIX). Verificare la corretta posizione delle viti a doppio filetto in base al passo della struttura portante e al layout dell‘impianto.
2. Installazione delle viti doppio filetto
In caso di struttura in acciaio: preforare il rivestimento della copertura e la struttura metallica sottostante e fissare la vite STSI;
In caso di struttura con travi e solette in calcestruzzo: fissare la vite STSR usando un ancorante chimico idoneo;
In caso di struttura in laterocemento: fissare la vite STSR usando un ancorante chimico idoneo e tassello a rete FIS HK;
In caso di struttura in legno: fissare la vite STSR dopo aver pre-forato la struttura.
Avvitare le viti nel supporto fino alla completa penetrazione della parte filettata all‘interno della struttura portante.
Serrare le viti fino a portare la gomma EPDM a contatto con la copertura.
Sigillare con cura il punto di uscita della vite dalla copertura con sigillante bituminoso per migliorare la tenuta all‘acqua.
