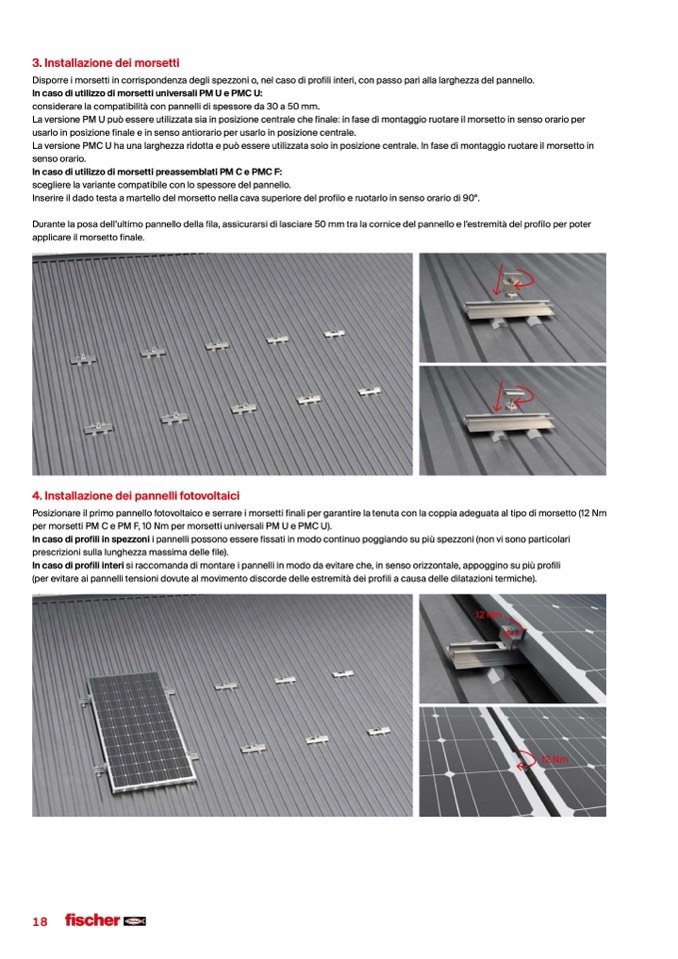

3. Installazione dei morsetti
Disporre i morsetti in corrispondenza degli spezzoni o, nel caso di profili interi, con passo pari alla larghezza del pannello.
In caso di utilizzo di morsetti universali PM U e PMC U:
considerare la compatibilità con pannelli di spessore da 30 a 50 mm.
La versione PM U può essere utilizzata sia in posizione centrale che finale: in fase di montaggio ruotare il morsetto in senso orario per
usarlo in posizione finale e in senso antiorario per usarlo in posizione centrale.
La versione PMC U ha una larghezza ridotta e pu
ò essere utilizzata solo in posizione centrale. In fase di montaggio ruotare il morsetto in
senso orario.
In caso di utilizzo di morsetti preassemblati PM C e PMC F:
scegliere la variante compatibile con lo spessore del pannello.
Inserire il dado testa a martello del morsetto nella cava superiore del profilo e ruotarlo in senso orario di 90°.
Durante la posa dell’ultimo pannello della fila, assicurarsi di lasciare 50 mm tra la cornice del pannello e l’estremità del profilo per poter
applicare il morsetto finale.
4. Installazione dei pannelli fotovoltaici
Posizionare il primo pannello fotovoltaico e serrare i morsetti finali per garantire la tenuta con la coppia adeguata al tipo di morsetto (12 Nm
per morsetti PM C e PM F, 10 Nm per morsetti universali PM U e PMC U).
In caso di profili in spezzoni i pannelli possono essere fissati in modo continuo poggiando su pi
ù spezzoni (non vi sono particolari
prescrizioni sulla lunghezza massima delle file).
In caso di profili interi si raccomanda di montare i pannelli in modo da evitare che, in senso orizzontale, appoggino su più profili
(per evitare ai pannelli tensioni dovute al movimento discorde delle estremità dei profili a causa delle dilatazioni termiche).
