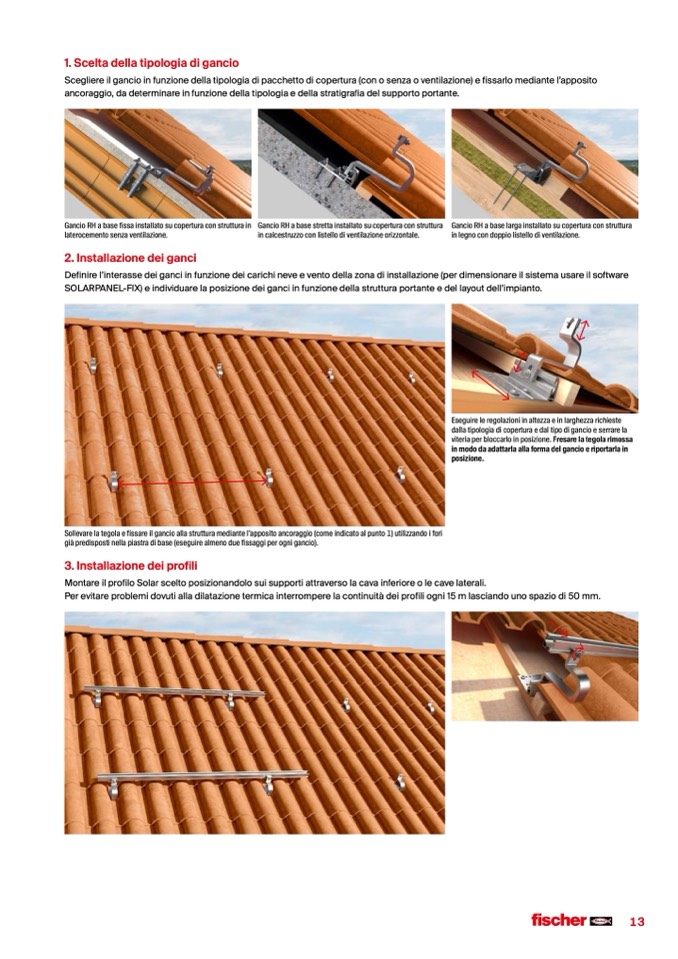

1. Scelta della tipologia di gancio

Scegliere il gancio in funzione della tipologia di pacchetto di copertura (con o senza o ventilazione) e fissarlo mediante l’apposito

ancoraggio, da determinare in funzione della tipologia e della stratigrafia del supporto portante.

Gancio RH a base fissa installato su copertura con struttura in Gancio RH a base stretta installato su copertura con struttura Gancio RH a base larga installato su copertura con struttura

laterocemento senza ventilazione.

in calcestruzzo con listello di ventilazione orizzontale.

in legno con doppio listello di ventilazione.

2. Installazione dei ganci

Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software

SOLARPANEL-FIX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.

Sollevare la tegola e fissare il gancio alla struttura mediante l’apposito ancoraggio (come indicato al punto 1) utilizzando i fori

già predisposti nella piastra di base (eseguire almeno due fissaggi per ogni gancio).

3. Installazione dei profili

Montare il profilo Solar scelto posizionandolo sui supporti attraverso la cava inferiore o le cave laterali.

Per evitare problemi dovuti alla dilatazione termica interrompere la continuità dei profili ogni 15 m lasciando uno spazio di 50 mm.

Eseguire le regolazioni in altezza e in larghezza richieste

dalla tipologia di copertura e dal tipo di gancio e serrare la

viteria per bloccarlo in posizione. Fresare la tegola rimossa

in modo da adattarla alla forma del gancio e riportarla in

posizione.

13
