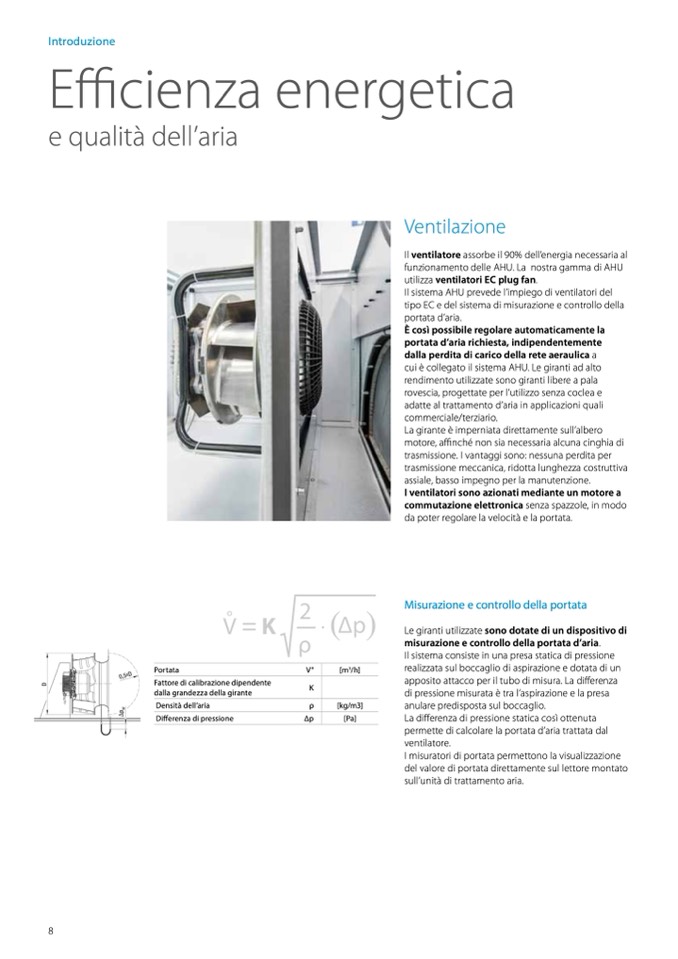

Introduzione
Efficienza energetica
e qualità dell’aria
8
Portata
V°
[m
3
/h]
Fattore di calibrazione dipendente
K
dalla grandezza della girante
Densità dell’aria
ρ
[kg/m3]
Differenza di pressione
Δp
[Pa]
Ventilazione
Il ventilatore assorbe il 90% dell’energia necessaria al
funzionamento delle AHU. La nostra gamma di AHU
utilizza ventilatori EC plug fan.
Il sistema AHU prevede l’impiego di ventilatori del
tipo EC e del sistema di misurazione e controllo della
portata d’aria.
È così possibile regolare automaticamente la
portata d’aria richiesta, indipendentemente
dalla perdita di carico della rete aeraulica a
cui è collegato il sistema AHU. Le giranti ad alto
rendimento utilizzate sono giranti libere a pala
rovescia, progettate per l’utilizzo senza coclea e
adatte al trattamento d’aria in applicazioni quali
commerciale/terziario.
La girante è imperniata direttamente sull’albero
motore, affinché non sia necessaria alcuna cinghia di
trasmissione. I vantaggi sono: nessuna perdita per
trasmissione meccanica, ridotta lunghezza costruttiva
assiale, basso impegno per la manutenzione.
I ventilatori sono azionati mediante un motore a
commutazione elettronica senza spazzole, in modo
da poter regolare la velocità e la portata.
Misurazione e controllo della portata
Le giranti utilizzate sono dotate di un dispositivo di
misurazione e controllo della portata d’aria.
Il sistema consiste in una presa statica di pressione
realizzata sul boccaglio di aspirazione e dotata di un
apposito attacco per il tubo di misura. La differenza
di pressione misurata è tra l’aspirazione e la presa
anulare predisposta sul boccaglio.
La differenza di pressione statica così ottenuta
permette di calcolare la portata d’aria trattata dal
ventilatore.
I misuratori di portata permettono la visualizzazione
del valore di portata direttamente sul lettore montato
sull’unità di trattamento aria.
