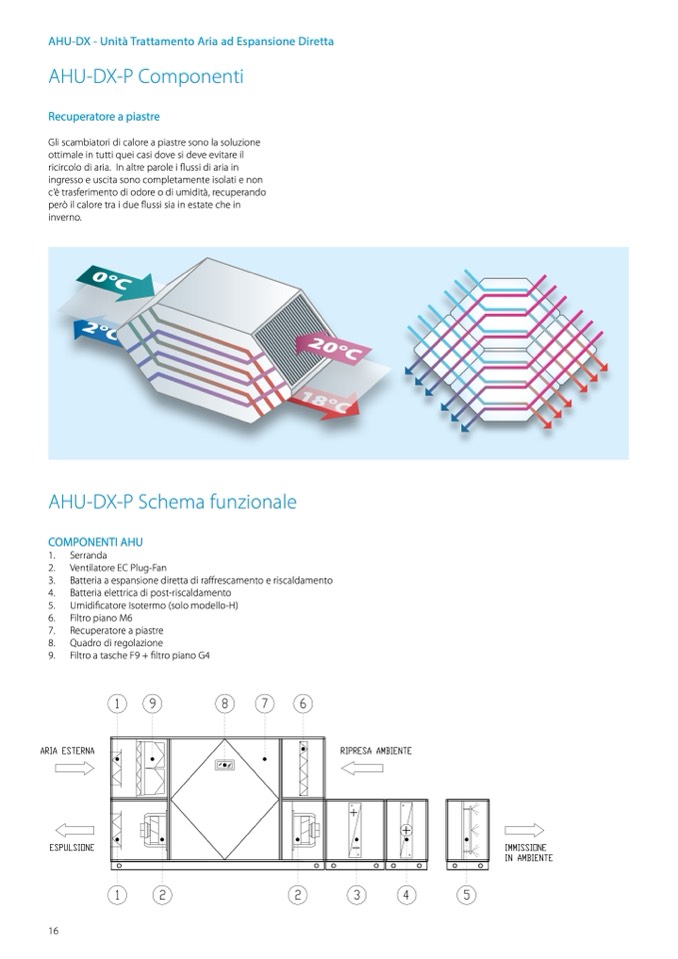

AHU-DX - Unità Trattamento Aria ad Espansione Diretta

AHU-DX-P Componenti

Recuperatore a piastre

Gli scambiatori di calore a piastre sono la soluzione

ottimale in tutti quei casi dove si deve evitare il

ricircolo di aria. In altre parole i flussi di aria in

ingresso e uscita sono completamente isolati e non

c’è trasferimento di odore o di umidità, recuperando

però il calore tra i due flussi sia in estate che in

inverno.

A

0

°

C

20°C

2

°

C

18°C

E

AHU-DX-P Schema funzionale

COMPONENTI AHU

1. Serranda

2. Ventilatore EC Plug-Fan

F

3. Batteria a espansione diretta di raffrescamento e riscaldamento

4. Batteria elettrica di post-riscaldamento

5. Umidificatore Isotermo (solo modello-H)

6. Filtro piano M6

7. Recuperatore a piastre

8. Quadro di regolazione

9. Filtro a tasche F9 + filtro piano G4

16

B

C

D
