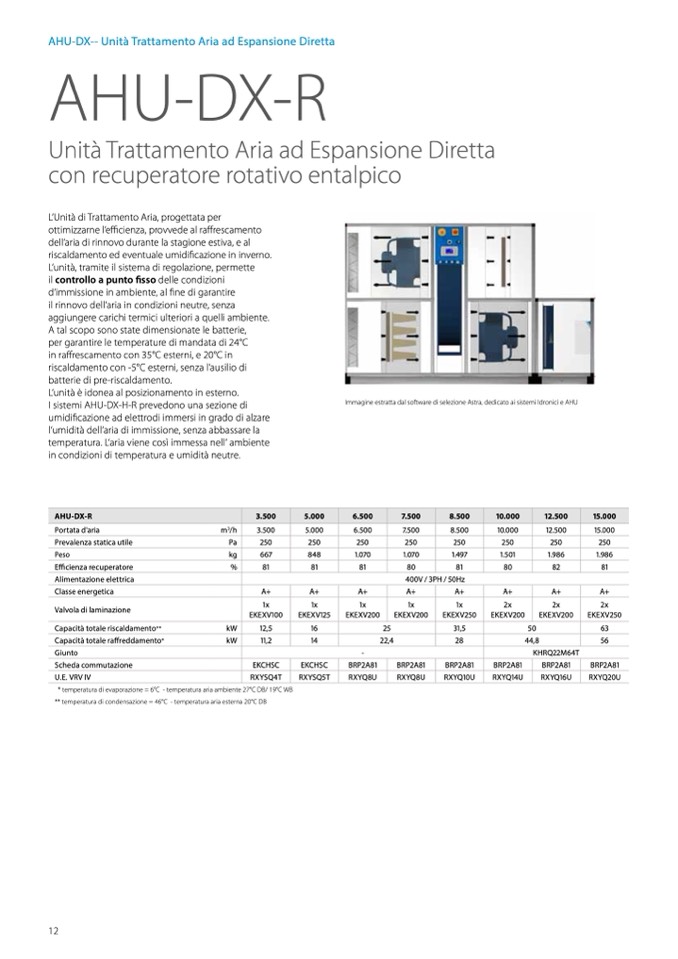

AHU-DX-- Unità Trattamento Aria ad Espansione Diretta
AHU-DX-R
Unità Trattamento Aria ad Espansione Diretta
con recuperatore rotativo entalpico
L‘Unità di Trattamento Aria, progettata per
ottimizzarne l‘efficienza, provvede al raffrescamento
dell‘aria di rinnovo durante la stagione estiva, e al
riscaldamento ed eventuale umidificazione in inverno.
L‘unità, tramite il sistema di regolazione, permette
il controllo a punto fisso delle condizioni
d‘immissione in ambiente, al fine di garantire
il rinnovo dell‘aria in condizioni neutre, senza
aggiungere carichi termici ulteriori a quelli ambiente.
A tal scopo sono state dimensionate le batterie,
per garantire le temperature di mandata di 24°C
in raffrescamento con 35°C esterni, e 20°C in
riscaldamento con -5°C esterni, senza l‘ausilio di
batterie di pre-riscaldamento.
L‘unità è idonea al posizionamento in esterno.
I sistemi AHU-DX-H-R prevedono una sezione di
umidificazione ad elettrodi immersi in grado di alzare
l‘umidità dell‘aria di immissione, senza abbassare la
temperatura. L‘aria viene così immessa nell‘ ambiente
in condizioni di temperatura e umidità neutre.
Portata d'aria
m
3
/h
Prevalenza statica utile
Pa
Peso
kg
Immagine estratta dal software di selezione Astra, dedicato ai sistemi Idronici e AHU
AHU-DX-R
3.500
5.000
6.500
7.500
8.500
10.000
12.500
15.000
3.500
5.000
6.500
7.500
8.500
10.000
12.500
250
250
250
250
250
250
250
667
848
1.070
1.070
1.497
1.501
1.986
81
81
81
80
81
80
82
Efficienza recuperatore
Alimentazione elettrica
Classe energetica
Valvola di laminazione
Capacità totale riscaldamento**
Capacità totale raffreddamento*
Giunto
Scheda commutazione
U.E. VRV IV
%
kW
kW
400V / 3PH / 50Hz
15.000
250
1.986
81
Disegno non in scala
2x
EKEXV250
63
56
KHRQ22M64T
BRP2A81
RXYQ20U
A+
A+
A+
A+
A+
A+
A+
1x
EKEXV100
1x
EKEXV125
1x
EKEXV200
1x
EKEXV200
1x
EKEXV250
2x
EKEXV200
2x
EKEXV200
12,5
16
25
31,5
50
11,2
14
22,4
28
44,8
-
EKCHSC
EKCHSC
BRP2A81
BRP2A81
BRP2A81
BRP2A81
BRP2A81
RXYSQ4T
RXYSQ5T
RXYQ8U
RXYQ8U
RXYQ10U
RXYQ14U
RXYQ16U
A+
12
* temperatura di evaporazione = 6°C - temperatura aria ambiente 27°C DB/ 19°C WB
** temperatura di condensazione = 46°C - temperatura aria esterna 20°C DB
