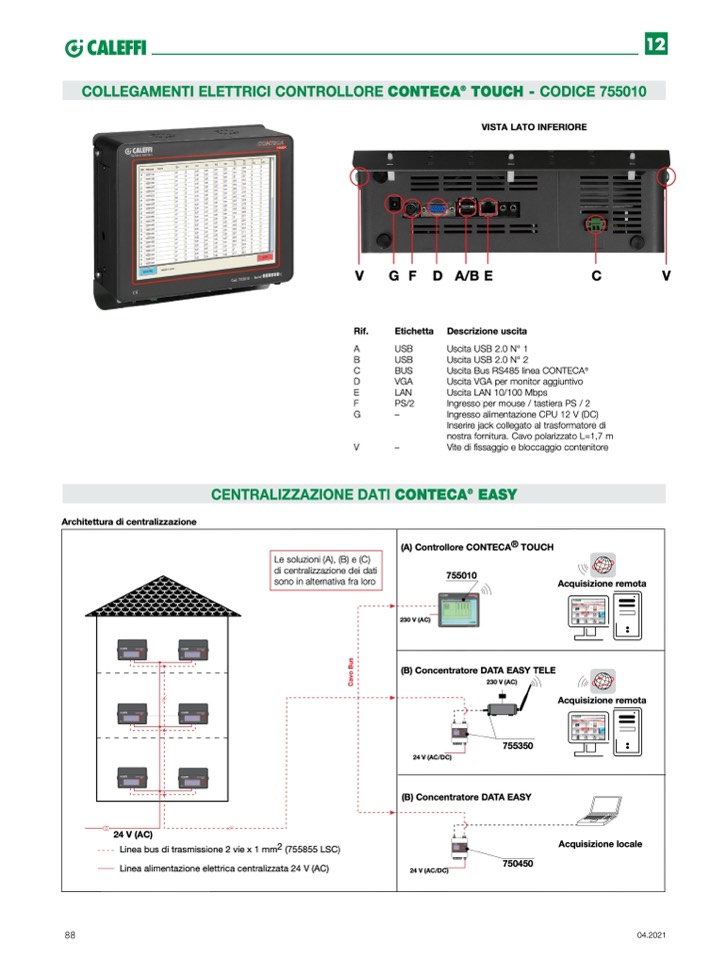

COLLEGAMENTI ELETTRICI CONTROLLORE CONTECA

®

TOUCH - CODICE 755010

VISTA LATO INFERIORE

V

G

F

D

A/BE

C

V

Rif.

Etichetta

A

USB

B

USB

C

BUS

D

VGA

E

LAN

F

PS/2

G

–

V

–

Descrizione uscita

Uscita USB 2.0 N° 1

Uscita USB 2.0 N° 2

Uscita Bus RS485 linea CONTECA

®

Uscita VGA per monitor aggiuntivo

Uscita LAN 10/100 Mbps

Ingresso per mouse / tastiera PS / 2

Ingresso alimentazione CPU 12 V (DC)

Inserire jack collegato al trasformatore di

nostra fornitura. Cavo polarizzato L=1,7 m

Vite di fissaggio e bloccaggio contenitore

Architettura di centralizzazione

CENTRALIZZAZIONE DATI CONTECA

®

EASY

(A) Controllore CONTECA® TOUCH

755010

230 V (AC)

Le soluzioni (A), (B) e (C)

di centralizzazione dei dati

sono in alternativa fra loro

C

a

v

o

B

u

s

24 V (AC)

Linea bus di trasmissione 2 vie x 1 mm2 (755855 LSC)

Linea alimentazione elettrica centralizzata 24 V (AC)

CONT

EA

C

SY

A

CONTECA

EASY

RS485

RS485

(B) Concentratore DATA EASY TELE

230 V (AC)

Acquisizione remota

RS485

C O N T

EA

C

SY

A

RS 485

C O N T

EA

C

SY

A

24 V (AC/DC)

755350

RS485

C O N T

EA

C

SY

A

RS485

C O N T

EA

C

SY

A

(B) Concentratore DATA EASY

750450

Acquisizione locale

24 V (AC/DC)

Acquisizione remota
