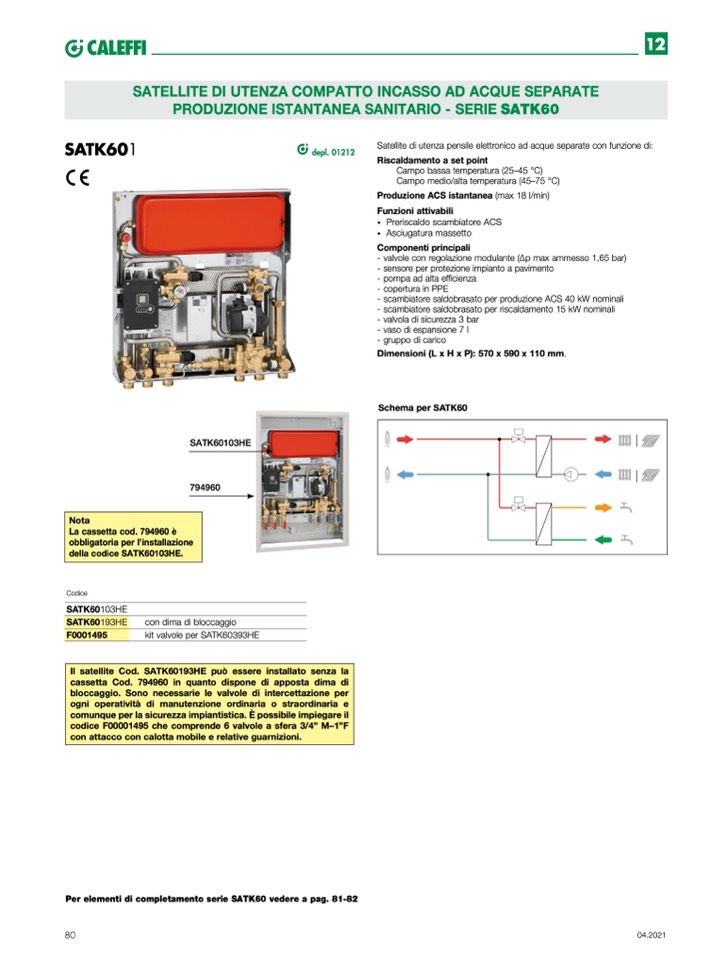

12

SATK601

depl. 01212

Satellite di utenza pensile elettronico ad acque separate con funzione di:

Riscaldamento a set point

Campo bassa temperatura (25–45 °C)

Campo medio/alta temperatura (45–75 °C)

Produzione ACS istantanea (max 18 l/min)

Funzioni attivabili

•

Preriscaldo scambiatore ACS

•

Asciugatura massetto

Componenti principali

- valvole con regolazione modulante (Δp max ammesso 1,65 bar)

- sensore per protezione impianto a pavimento

- pompa ad alta efficienza

- copertura in PPE

- scambiatore saldobrasato per produzione ACS 40 kW nominali

- scambiatore saldobrasato per riscaldamento 15 kW nominali

- valvola di sicurezza 3 bar

- vaso di espansione 7 l

- gruppo di carico

Dimensioni (L x H x P): 570 x 590 x 110 mm.

Schema per SATK60

Nota

La cassetta cod. 794960 è

obbligatoria per l’installazione

della codice SATK60103HE.

Codice

SATK60103HE

SATK60103HE

794960

con dima di bloccaggio

kit valvole per SATK60393HE

SATK60193HE

F0001495

Per elementi di completamento serie SATK60 vedere a pag. 81-82

80

04.2021

SATELLITE DI UTENZA COMPATTO INCASSO AD ACQUE SEPARATE

PRODUZIONE ISTANTANEA SANITARIO - SERIE SATK60

Il satellite Cod. SATK60193HE può essere installato senza la

cassetta Cod. 794960 in quanto dispone di apposta dima di

bloccaggio. Sono necessarie le valvole di intercettazione per

ogni operatività di manutenzione ordinaria o straordinaria e

comunque per la sicurezza impiantistica. È possibile impiegare il

codice F00001495 che comprende 6 valvole a sfera 3/4” M–1”F

con attacco con calotta mobile e relative guarnizioni.
