SATK401

depl. 01216

Satellite di utenza pensile elettronico ad acque separate con funzione di:

Riscaldamento a set point

Campo bassa temperatura (25–45 °C)

Campo medio/alta temperatura (45–75 °C)

Produzione ACS in accumulo (non di nostra fornitura)

Funzioni attivabili

•

Asciugatura massetto

Componenti principali

- valvola con regolazione modulante (Δp max ammesso 1,65 bar)

- valvola deviatrice lato secondario

- sensore per protezione impianto a pavimento

- pompa ad alta efficienza

- copertura in PPE

- scambiatore saldobrasato per riscaldamento 15 kW nominali

- valvola di sicurezza 3 bar

- vaso di espansione 7 l

- gruppo di carico

789023

Codice

789332

SATK22 - SATK32

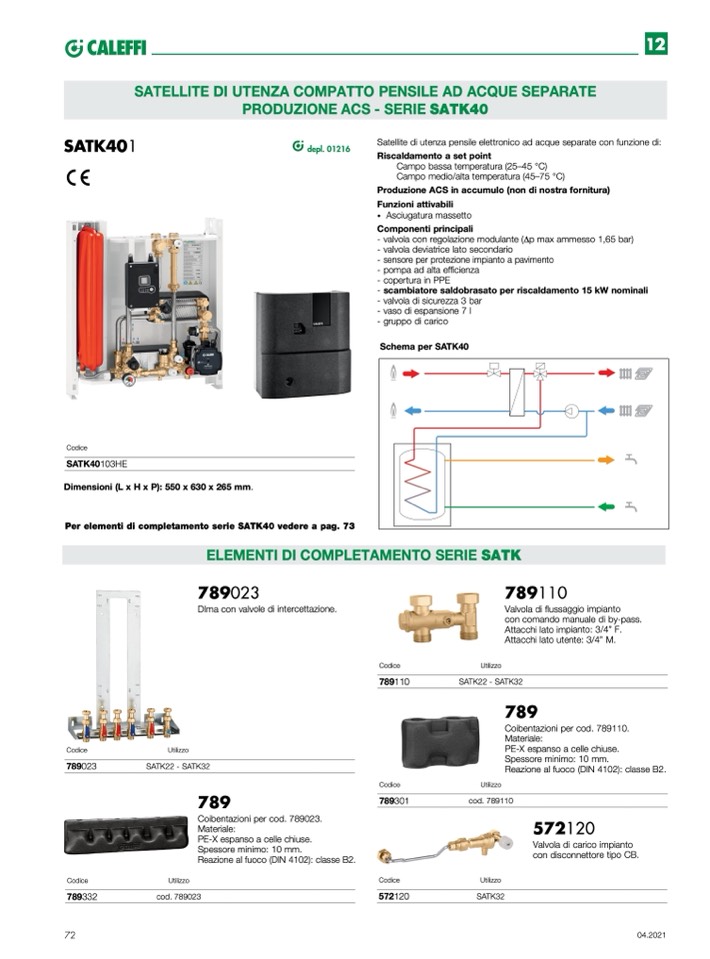

SATELLITE DI UTENZA COMPATTO PENSILE AD ACQUE SEPARATE

PRODUZIONE ACS - SERIE SATK40

12

Schema per SATK40

Codice

SATK40103HE

Dimensioni (L x H x P): 550 x 630 x 265 mm.

Per elementi di completamento serie SATK40 vedere a pag. 73

ELEMENTI DI COMPLETAMENTO SERIE SATK

789023

DIma con valvole di intercettazione.

zo

Codice

789110

Codice

789301

Codice

572120

789110

Valvola di flussaggio impianto

con comando manuale di by-pass.

Attacchi lato impianto: 3/4” F.

Attacchi lato utente: 3/4” M.

SATK22 - SATK32

789

Coibentazioni per cod. 789110.

Materiale:

PE-X espanso a celle chiuse.

Spessore minimo: 10 mm.

Reazione al fuoco (DIN 4102): classe B2.

Codice

Utiliz

Utilizzo

789

Coibentazioni per cod. 789023.

Materiale:

PE-X espanso a celle chiuse.

Spessore minimo: 10 mm.

Reazione al fuoco (DIN 4102): classe B2.

cod. 789023

Utilizzo

cod. 789110

Utilizzo

SATK32

572120

Valvola di carico impianto

con disconnettore tipo CB.

Utilizzo

72

04.2021
