Codice

SATK30103HE

scambiatore 40 kW

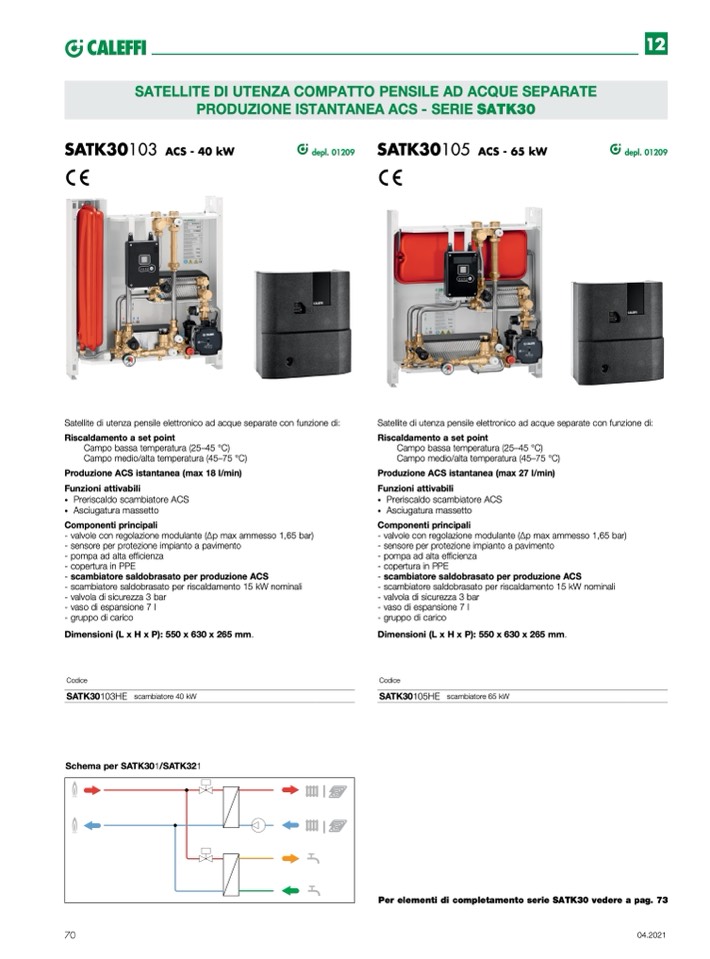

SATELLITE DI UTENZA COMPATTO PENSILE AD ACQUE SEPARATE

PRODUZIONE ISTANTANEA ACS - SERIE SATK30

12

SATK30103

ACS - 40 kW

depl. 01209

SATK30105

ACS - 65 kW

depl. 01209

Satellite di utenza pensile elettronico ad acque separate con funzione di:

Riscaldamento a set point

Campo bassa temperatura (25–45 °C)

Campo medio/alta temperatura (45–75 °C)

Produzione ACS istantanea (max 27 l/min)

Funzioni attivabili

•

Preriscaldo scambiatore ACS

•

Asciugatura massetto

Componenti principali

- valvole con regolazione modulante (Δp max ammesso 1,65 bar)

- sensore per protezione impianto a pavimento

- pompa ad alta efficienza

- copertura in PPE

- scambiatore saldobrasato per produzione ACS

- scambiatore saldobrasato per riscaldamento 15 kW nominali

- valvola di sicurezza 3 bar

- vaso di espansione 7 l

- gruppo di carico

Dimensioni (L x H x P): 550 x 630 x 265 mm.

Codice

SATK30105HE scambiatore 65 kW

Satellite di utenza pensile elettronico ad acque separate con funzione di:

Riscaldamento a set point

Campo bassa temperatura (25–45 °C)

Campo medio/alta temperatura (45–75 °C)

Produzione ACS istantanea (max 18 l/min)

Funzioni attivabili

•

Preriscaldo scambiatore ACS

•

Asciugatura massetto

Componenti principali

- valvole con regolazione modulante (Δp max ammesso 1,65 bar)

- sensore per protezione impianto a pavimento

- pompa ad alta efficienza

- copertura in PPE

- scambiatore saldobrasato per produzione ACS

- scambiatore saldobrasato per riscaldamento 15 kW nominali

- valvola di sicurezza 3 bar

- vaso di espansione 7 l

- gruppo di carico

Dimensioni (L x H x P): 550 x 630 x 265 mm.

Schema per SATK301/SATK321

Per elementi di completamento serie SATK30 vedere a pag. 73

70

04.2021
