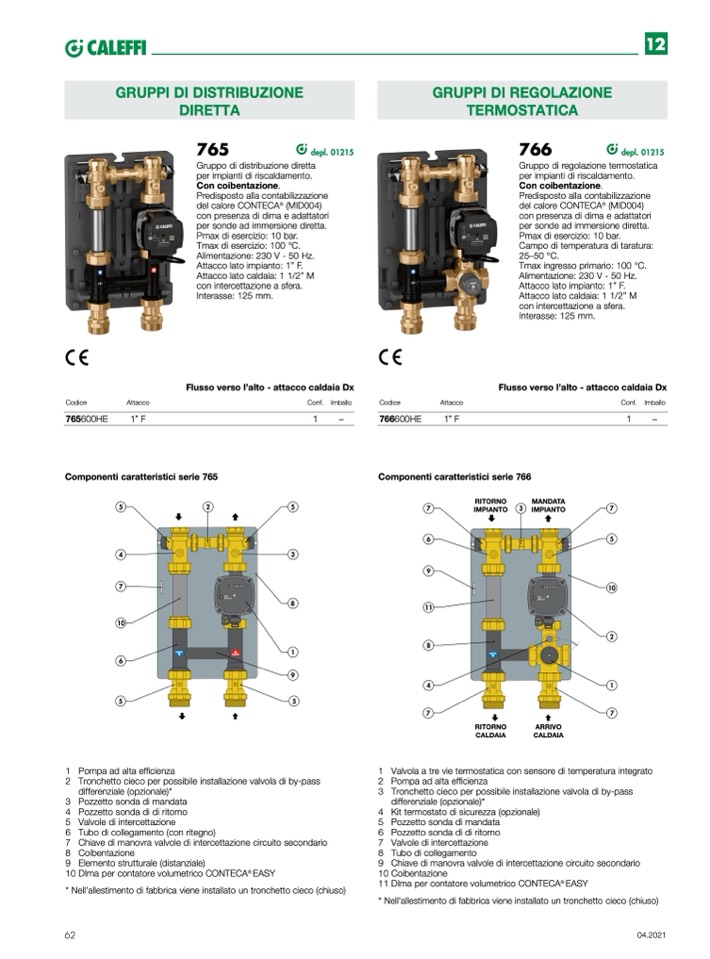

Codice

765600HE

Attacco

1” F

Gruppo di distribuzione diretta

per impianti di riscaldamento.

Con coibentazione.

Predisposto alla contabilizzazione

del calore CONTECA

®

(MID004)

con presenza di dima e adattatori

per sonde ad immersione diretta.

Pmax di esercizio: 10 bar.

Tmax di esercizio: 100 °C.

Alimentazione: 230 V - 50 Hz.

Attacco lato impianto: 1” F.

Attacco lato caldaia: 1 1/2” M

con intercettazione a sfera.

Interasse: 125 mm.

Flusso verso l’alto - attacco caldaia Dx

Conf. Imballo

1

–

Codice

766600HE

Attacco

1” F

Conf. Imballo

1

–

GRUPPI DI DISTRIBUZIONE

DIRETTA

GRUPPI DI REGOLAZIONE

TERMOSTATICA

Componenti caratteristici serie 765

5

2

5

Componenti caratteristici serie 766

RITORNO

MANDATA

7

IMPIANTO

3

IMPIANTO

7

6

5

765

depl. 01215

766

depl. 01215

Gruppo di regolazione termostatica

per impianti di riscaldamento.

Con coibentazione.

Predisposto alla contabilizzazione

del calore CONTECA

®

(MID004)

con presenza di dima e adattatori

per sonde ad immersione diretta.

Pmax di esercizio: 10 bar.

Campo di temperatura di taratura:

25–50 °C.

Tmax ingresso primario: 100 °C.

Alimentazione: 230 V - 50 Hz.

Attacco lato impianto: 1” F.

Attacco lato caldaia: 1 1/2” M

con intercettazione a sfera.

Interasse: 125 mm.

Flusso verso l’alto - attacco caldaia Dx

4

3

9

7

10

10

6

2

5

5

1 Pompa ad alta efficienza

2 Tronchetto cieco per possibile installazione valvola di by-pass

differenziale (opzionale)*

3 Pozzetto sonda di mandata

4 Pozzetto sonda di di ritorno

5 Valvole di intercettazione

6 Tubo di collegamento (con ritegno)

7 Chiave di manovra valvole di intercettazione circuito secondario

8 Coibentazione

9 Elemento strutturale (distanziale)

10 DIma per contatore volumetrico CONTECA

®

EASY

* Nell’allestimento di fabbrica viene installato un tronchetto cieco (chiuso)

4

1

7

7

RITORNO

ARRIVO

CALDAIA

CALDAIA

62

04.2021

Efficiency

High

High

Efficiency

8

11

1

9

8

1 Valvola a tre vie termostatica con sensore di temperatura integrato

2 Pompa ad alta efficienza

3 Tronchetto cieco per possibile installazione valvola di by-pass

differenziale (opzionale)*

4 Kit termostato di sicurezza (opzionale)

5 Pozzetto sonda di mandata

6 Pozzetto sonda di di ritorno

7 Valvole di intercettazione

8 Tubo di collegamento

9 Chiave di manovra valvole di intercettazione circuito secondario

10 Coibentazione

11 DIma per contatore volumetrico CONTECA

®

EASY

* Nell’allestimento di fabbrica viene installato un tronchetto cieco (chiuso)
