12

795

Modulo di utenza 3/4”

con valvola di zona e distribuzione

depl. 01202

1

2

serie 7940

CAL1913

l

Contatore di calore diretto compatto

per la misurazione dell’energia termica

in impianti a zona di riscaldamento e/o

condizionamento.

I contatori di calore serie CAL1913. prevedono sia la lettura diretta

che la centralizzazione dei dati usando modulo CAL19138

Per l’installazione idraulica si deve obbligatoriamente prevedere,

montata sul ritorno, la dima serie CAL19130. Se si installano i moduli

di utenza serie 795, la dima è già incorporata nel modulo stesso.

I contatori di calore sono dotati di alimentazione a batteria non

sostituibile (durata max. 10 anni).

Modulo di stacco a zona corredato di:

- cassetta in lamiera verniciata per interno RAL 9010;

h = 650 mm, prof. = 110 (140) mm;

- coppia valvole intercettazione a sfera;

- valvola di zona a sfera a 3 vie serie 6480 con tee di by-pass serie 6490

e servocomando cod. 646002 230 V (AC)

(Su richiesta viene fornito il servocomando cod. 646004 24 V (AC));

- doppia valvola di sfogo aria MINICAL

®

serie 5021;

- collettore semplice (max 8 attacchi) serie 350;

- raccorderia di collegamento e fissaggio;

- dima per contatore di calore serie CAL19130;

- attacchi per il posizionamento funzione acqua sanitaria serie 7940.

In esaurimento.

Per impiego riscaldamento e/o condizionamento

con lettura locale e centralizzazione dati

Codice

Q

p

m

3

/h

1,5

2,5

CAL19135

CAL19137

Codice

N. derivazioni

7956B0

2

7956C0

3

7958D0

4

7958E0

5

7958F0

6

7958G0

7

7958H0

8

Larghezza (mm)

600

600

800

800

800

800

800

N.B. Coibentazione non prevista

Cassette di ricambio

zzi a pag. 110

Attacchi

di testa

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

Attacchi

derivati

23 p.1,5

23 p.1,5

23 p.1,5

23 p.1,5

23 p.1,5

23 p.1,5

23 p.1,5

2” M su dima CAL19130

2” M su dima CAL19130

795400*

senza deriv.

3/4”

400

-

R79920

400 x 570 x 110/140 mm

R79674

600 x 650 x 110/140 mm

R79675

800 x 650 x 110/140 mm

04.2021

55

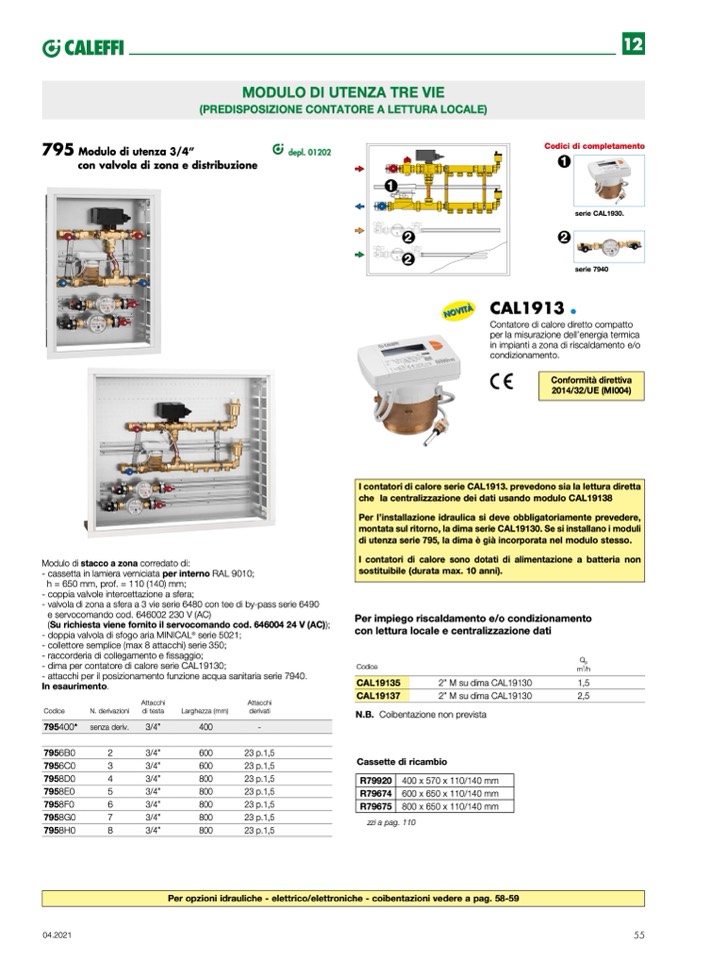

MODULO DI UTENZA TRE VIE

(PREDISPOSIZIONE CONTATORE A LETTURA LOCALE)

Per opzioni idrauliche - elettrico/elettroniche - coibentazioni vedere a pag. 58-59

1

2

2

Codici di completamento

serie CAL1930.

Conformità direttiva

2014/32/UE (MI004)
