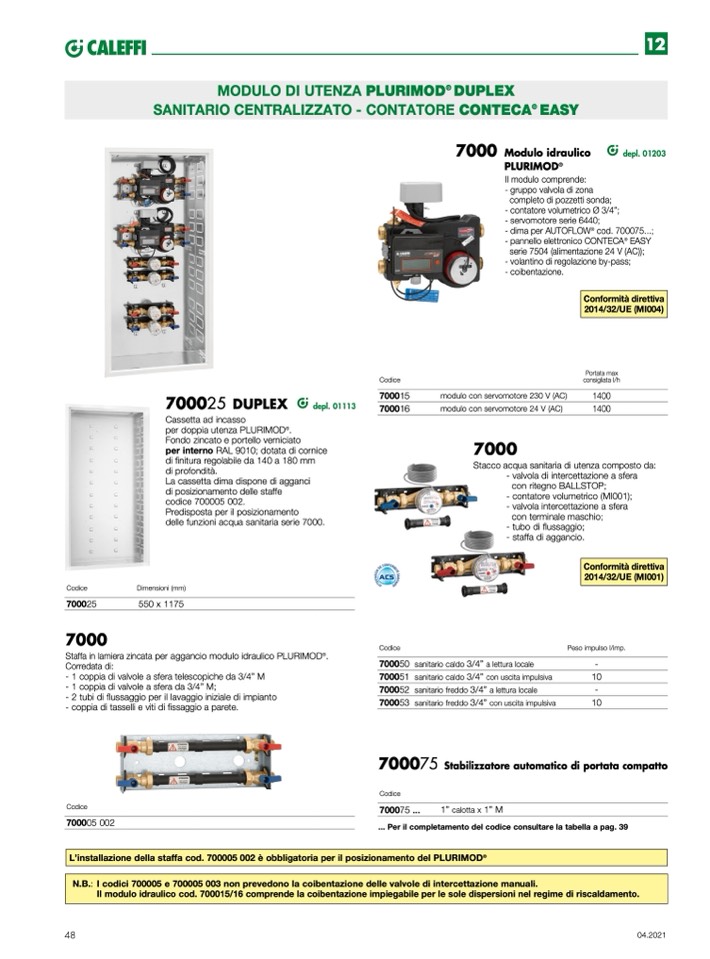

12
MODULO DI UTENZA PLURIMOD
®
DUPLEX
SANITARIO CENTRALIZZATO - CONTATORE CONTECA
®
EASY
7000
Modulo idraulico
PLURIMOD
®
Il modulo comprende:
- gruppo valvola di zona
depl. 01203
completo di pozzetti sonda;
- contatore volumetrico Ø 3/4”;
- servomotore serie 6440;
- dima per AUTOFLOW
®
cod. 700075...;
- pannello elettronico CONTECA
®
EASY
serie 7504 (alimentazione 24 V (AC));
- volantino di regolazione by-pass;
- coibentazione.
Conformità direttiva
2014/32/UE (MI004)
700025 DUPLEX
depl. 01113
Codice
700015
700016
modulo con servomotore 230 V (AC)
modulo con servomotore 24 V (AC)
7000
Portata max
consigliata l/h
1400
1400
Cassetta ad incasso
per doppia utenza PLURIMOD
®
.
Fondo zincato e portello verniciato
per interno RAL 9010; dotata di cornice
di finitura regolabile da 140 a 180 mm
di profondità.
La cassetta dima dispone di agganci
di posizionamento delle staffe
codice 700005 002.
Predisposta per il posizionamento
delle funzioni acqua sanitaria serie 7000.
Dimensioni (mm)
550 x 1175
Staffa in lamiera zincata per aggancio modulo idraulico PLURIMOD
®
.
Corredata di:
- 1 coppia di valvole a sfera telescopiche da 3/4” M
- 1 coppia di valvole a sfera da 3/4” M;
- 2 tubi di flussaggio per il lavaggio iniziale di impianto
- coppia di tasselli e viti di fissaggio a parete.
Codice
700005 002
Stacco acqua sanitaria di utenza composto da:
- valvola di intercettazione a sfera
con ritegno BALLSTOP;
- contatore volumetrico (MI001);
- valvola intercettazione a sfera
con terminale maschio;
- tubo di flussaggio;
- staffa di aggancio.
Conformità direttiva
2014/32/UE (MI001)
Codice
700025
7000
Codice
700050
700051
700052
700053
Peso impulso l/imp.
-
10
-
10
sanitario caldo 3/4” a lettura locale
sanitario caldo 3/4” con uscita impulsiva
sanitario freddo 3/4” a lettura locale
sanitario freddo 3/4” con uscita impulsiva
700075
Stabilizzatore automatico di portata compatto
Codice
700075 ...
1” calotta x 1” M
... Per il completamento del codice consultare la tabella a pag. 39
L’installazione della staffa cod. 700005 002
è obbligatoria per il posizionamento del PLURIMOD
®
N.B.: I codici 700005 e 700005 003 non prevedono la coibentazione delle valvole di intercettazione manuali.
Il modulo idraulico cod. 700015/16 comprende la coibentazione impiegabile per le sole dispersioni nel regime di riscaldamento.
48
04.2021
