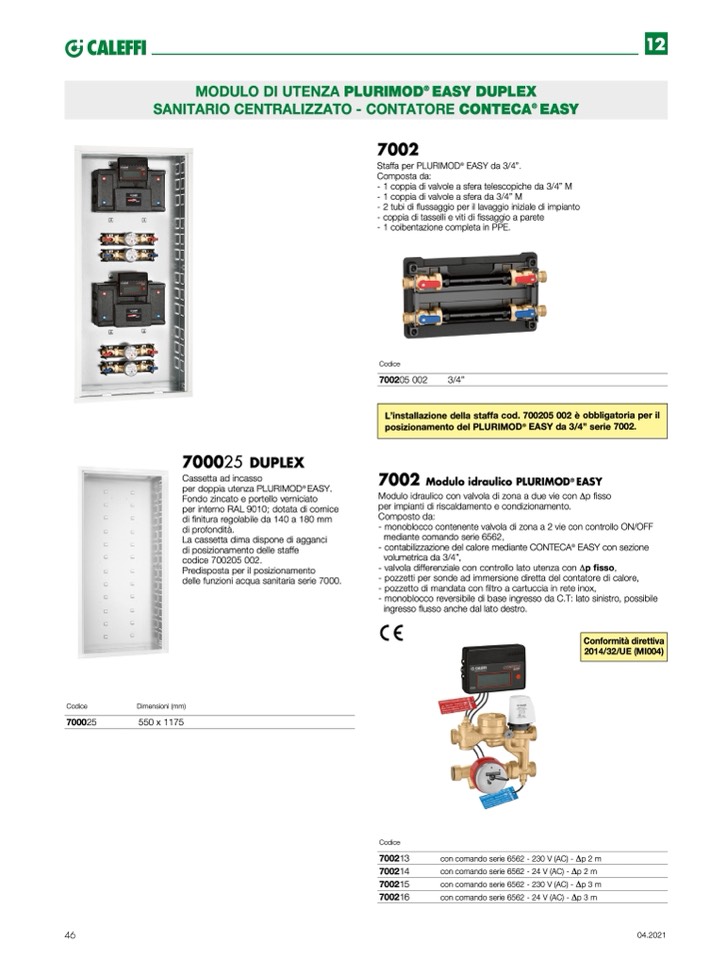

12

L’installazione della staffa cod. 700205 002 è obbligatoria per il

posizionamento del PLURIMOD

®

EASY da 3/4” serie 7002.

700025 DUPLEX

Cassetta ad incasso

7002

Staffa per PLURIMOD

®

EASY da 3/4”.

Composta da:

- 1 coppia di valvole a sfera telescopiche da 3/4” M

- 1 coppia di valvole a sfera da 3/4” M

- 2 tubi di flussaggio per il lavaggio iniziale di impianto

- coppia di tasselli e viti di fissaggio a parete

- 1 coibentazione completa in PPE.

Codice

700205 002

3/4”

®

7002

Modulo idraulico PLURIMOD EASY

Modulo idraulico con valvola di zona a due vie con Dp fisso

per impianti di riscaldamento e condizionamento.

Composto da:

- monoblocco contenente valvola di zona a 2 vie con controllo ON/OFF

mediante comando serie 6562,

- contabilizzazione del calore mediante CONTECA

®

EASY con sezione

volumetrica da 3/4”,

- valvola differenziale con controllo lato utenza con Dp fisso,

- pozzetti per sonde ad immersione diretta del contatore di calore,

- pozzetto di mandata con filtro a cartuccia in rete inox,

- monoblocco reversibile di base ingresso da C.T: lato sinistro, possibile

ingresso flusso anche dal lato destro.

Conformità direttiva

2014/32/UE (MI004)

Codice

700025

per doppia utenza PLURIMOD

®

EASY.

Fondo zincato e portello verniciato

per interno RAL 9010; dotata di cornice

di finitura regolabile da 140 a 180 mm

di profondità.

La cassetta dima dispone di agganci

di posizionamento delle staffe

codice 700205 002.

Predisposta per il posizionamento

delle funzioni acqua sanitaria serie 7000.

Dimensioni (mm)

550 x 1175

Codice

700213

700214

700215

700216

con comando serie 6562 - 230 V (AC) - Dp 2 m

con comando serie 6562 - 24 V (AC) - Dp 2 m

con comando serie 6562 - 230 V (AC) - Dp 3 m

con comando serie 6562 - 24 V (AC) - Dp 3 m

46

04.2021

MODULO DI UTENZA PLURIMOD

®

EASY DUPLEX

SANITARIO CENTRALIZZATO - CONTATORE CONTECA

®

EASY
