No.
Codice
derivazioni
70008B
2
70008C
3
70008D
4
70008E
5
70008F
6
70008G
7
70008H
8
Derivazioni
3/4”
3/4”
3/4”
3/4”
3/4”
3/4”
3/4”
70009B
2
70009C
3
70009D
4
70009E
5
70009F
6
70009G
7
70009H
8
23 p.1,5
23 p.1,5
23 p.1,5
23 p.1,5
23 p.1,5
23 p.1,5
23 p.1,5
12

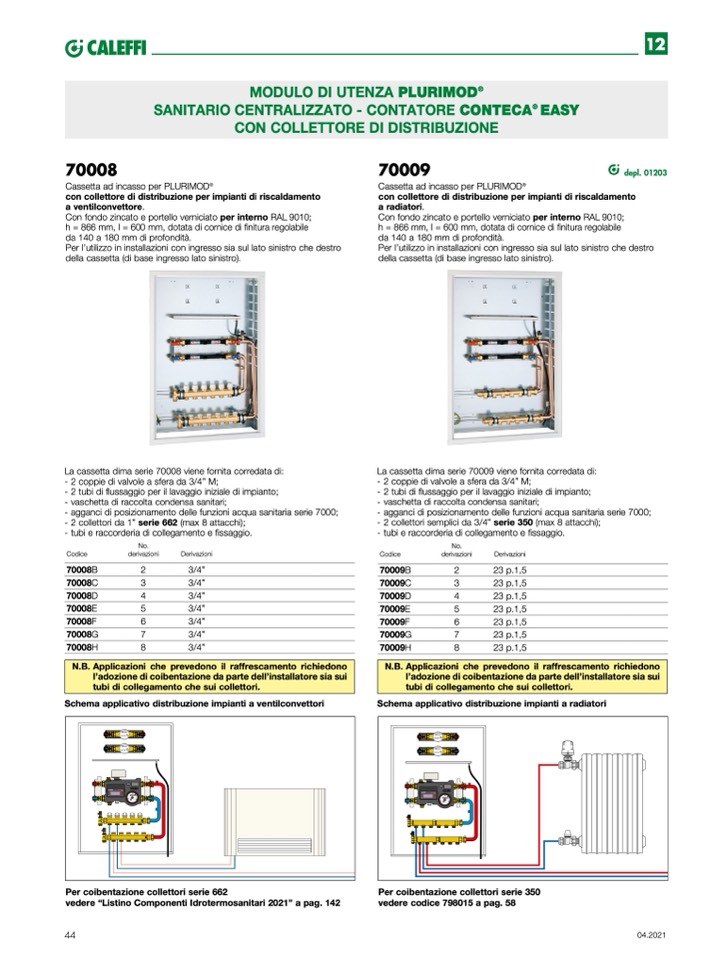

MODULO DI UTENZA PLURIMOD
®
SANITARIO CENTRALIZZATO - CONTATORE CONTECA
®
EASY
CON COLLETTORE DI DISTRIBUZIONE
70008
Cassetta ad incasso per PLURIMOD
®
con collettore di distribuzione per impianti di riscaldamento
a ventilconvettore.
Con fondo zincato e portello verniciato per interno RAL 9010;
h = 866 mm, l = 600 mm, dotata di cornice di finitura regolabile
da 140 a 180 mm di profondità.
Per l’utilizzo in installazioni con ingresso sia sul lato sinistro che destro
della cassetta (di base ingresso lato sinistro).
La cassetta dima serie 70008 viene fornita corredata di:
- 2 coppie di valvole a sfera da 3/4” M;
- 2 tubi di flussaggio per il lavaggio iniziale di impianto;
- vaschetta di raccolta condensa sanitari;
- agganci di posizionamento delle funzioni acqua sanitaria serie 7000;
- 2 collettori da 1” serie 662 (max 8 attacchi);
- tubi e raccorderia di collegamento e fissaggio.
70009
depl. 01203
Cassetta ad incasso per PLURIMOD
®
con collettore di distribuzione per impianti di riscaldamento
a radiatori.
Con fondo zincato e portello verniciato per interno RAL 9010;
h = 866 mm, l = 600 mm, dotata di cornice di finitura regolabile
da 140 a 180 mm di profondità.
Per l’utilizzo in installazioni con ingresso sia sul lato sinistro che destro
della cassetta (di base ingresso lato sinistro).
La cassetta dima serie 70009 viene fornita corredata di:
- 2 coppie di valvole a sfera da 3/4” M;
- 2 tubi di flussaggio per il lavaggio iniziale di impianto;
- vaschetta di raccolta condensa sanitari;
- agganci di posizionamento delle funzioni acqua sanitaria serie 7000;
- 2 collettori semplici da 3/4” serie 350 (max 8 attacchi);
- tubi e raccorderia di collegamento e fissaggio.
No.
Codice
derivazioni
Derivazioni
N.B. Applicazioni che prevedono il raffrescamento richiedono
l’adozione di coibentazione da parte dell’installatore sia sui
tubi di collegamento che sui collettori.
Schema applicativo distribuzione impianti a ventilconvettori
Schema applicativo distribuzione impianti a radiatori
Per coibentazione collettori serie 662
vedere “Listino Componenti Idrotermosanitari 2021” a pag. 142
Per coibentazione collettori serie 350
vedere codice 798015 a pag. 58
44
04.2021
