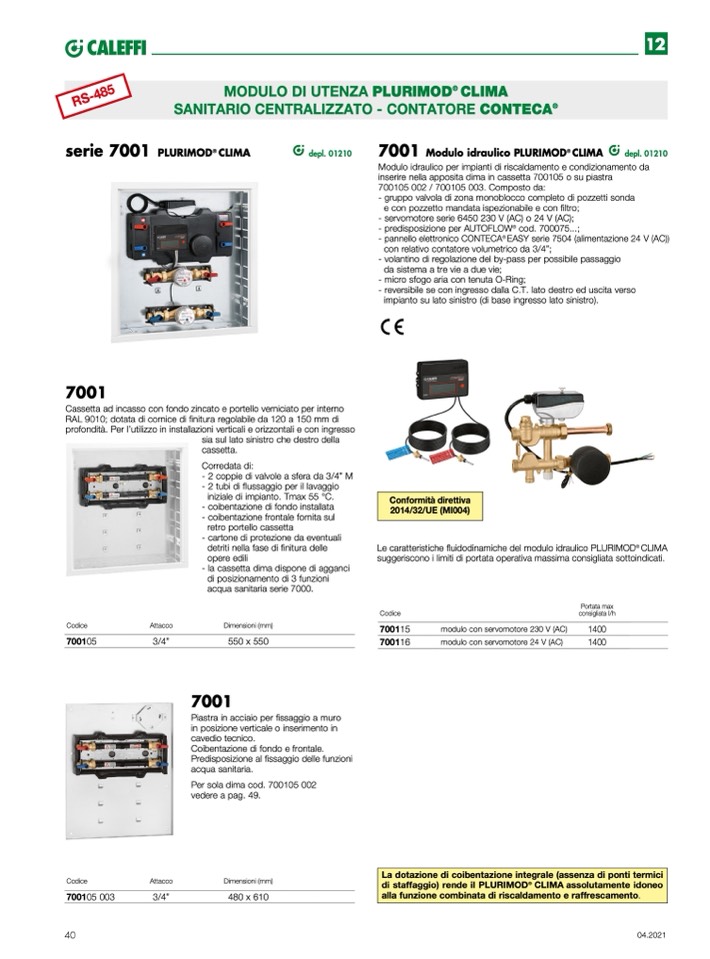

MODULO DI UTENZA PLURIMOD
®
CLIMA
SANITARIO CENTRALIZZATO - CONTATORE CONTECA
®
RS-485
7001
Cassetta ad incasso con fondo zincato e portello verniciato per interno
RAL 9010; dotata di cornice di finitura regolabile da 120 a 150 mm di
profondità. Per l’utilizzo in installazioni verticali e orizzontali e con ingresso
12
serie 7001
PLURIMOD
®
CLIMA
depl. 01210
7001
Modulo idraulico PLURIMOD
®
CLIMA
depl. 01210
Modulo idraulico per impianti di riscaldamento e condizionamento da
inserire nella apposita dima in cassetta 700105 o su piastra
700105 002 / 700105 003. Composto da:
- gruppo valvola di zona monoblocco completo di pozzetti sonda
e con pozzetto mandata ispezionabile e con filtro;
- servomotore serie 6450 230 V (AC) o 24 V (AC);
- predisposizione per AUTOFLOW
®
cod. 700075...;
- pannello elettronico CONTECA
®
EASY serie 7504 (alimentazione 24 V (AC))
con relativo contatore volumetrico da 3/4”;
- volantino di regolazione del by-pass per possibile passaggio
da sistema a tre vie a due vie;
- micro sfogo aria con tenuta O-Ring;
- reversibile se con ingresso dalla C.T. lato destro ed uscita verso
impianto su lato sinistro (di base ingresso lato sinistro).
Le caratteristiche fluidodinamiche del modulo idraulico PLURIMOD
®
CLIMA
suggeriscono i limiti di portata operativa massima consigliata sottoindicati.
Codice
700105
Attacco
3/4”
sia sul lato sinistro che destro della
cassetta.
Corredata di:
- 2 coppie di valvole a sfera da 3/4” M
- 2 tubi di flussaggio per il lavaggio
iniziale di impianto. Tmax 55 °C.
- coibentazione di fondo installata
- coibentazione frontale fornita sul
retro portello cassetta
- cartone di protezione da eventuali
detriti nella fase di finitura delle
opere edili
- la cassetta dima dispone di agganci
di posizionamento di 3 funzioni
acqua sanitaria serie 7000.
Dimensioni (mm)
550 x 550
7001
Piastra in acciaio per fissaggio a muro
in posizione verticale o inserimento in
cavedio tecnico.
Coibentazione di fondo e frontale.
Predisposizione al fissaggio delle funzioni
acqua sanitaria.
Per sola dima cod. 700105 002
vedere a pag. 49.
Dimensioni (mm)
480 x 610
Codice
700115
700116
modulo con servomotore 230 V (AC)
modulo con servomotore 24 V (AC)
Portata max
consigliata l/h
1400
1400
Conformità direttiva
2014/32/UE (MI004)
Codice
700105 003
Attacco
3/4”
La dotazione di coibentazione integrale (assenza di ponti termici
di staffaggio) rende il PLURIMOD
®
CLIMA assolutamente idoneo
alla funzione combinata di riscaldamento e raffrescamento.
40
04.2021
