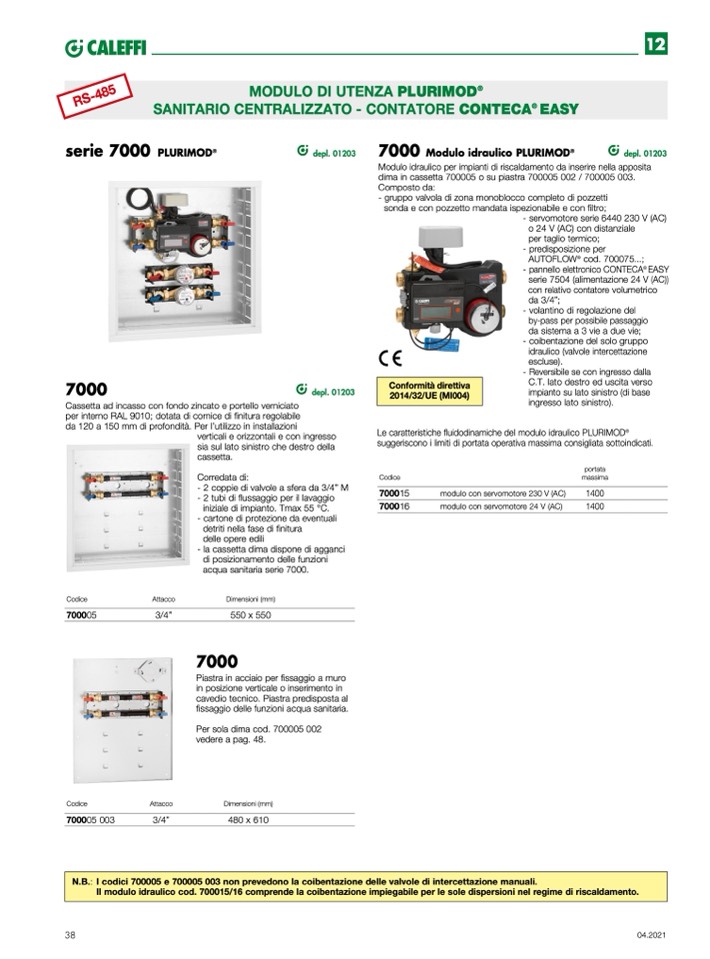

MODULO DI UTENZA PLURIMOD
®
SANITARIO CENTRALIZZATO - CONTATORE CONTECA
®
EASY
RS-485
verticali e orizzontali e con ingresso
sia sul lato sinistro che destro della
cassetta.
Corredata di:
- 2 coppie di valvole a sfera da 3/4” M
- 2 tubi di flussaggio per il lavaggio
iniziale di impianto. Tmax 55 °C.
- cartone di protezione da eventuali
detriti nella fase di finitura
delle opere edili
- la cassetta dima dispone di agganci
di posizionamento delle funzioni
acqua sanitaria serie 7000.
Dimensioni (mm)
550 x 550
7000
Piastra in acciaio per fissaggio a muro
in posizione verticale o inserimento in
cavedio tecnico. Piastra predisposta al
fissaggio delle funzioni acqua sanitaria.
Per sola dima cod. 700005 002
vedere a pag. 48.
Dimensioni (mm)
480 x 610
Codice
700015
700016
portata
massima
modulo con servomotore 230 V (AC)
1400
modulo con servomotore 24 V (AC)
1400
depl. 01203
Conformità direttiva
2014/32/UE (MI004)
12
serie 7000
PLURIMOD
®
7000
Cassetta ad incasso con fondo zincato e portello verniciato
per interno RAL 9010; dotata di cornice di finitura regolabile
da 120 a 150 mm di profondità. Per l’utilizzo in installazioni
depl. 01203
7000
Modulo idraulico PLURIMOD
®
depl. 01203
Modulo idraulico per impianti di riscaldamento da inserire nella apposita
dima in cassetta 700005 o su piastra 700005 002 / 700005 003.
Composto da:
- gruppo valvola di zona monoblocco completo di pozzetti
sonda e con pozzetto mandata ispezionabile e con filtro;
- servomotore serie 6440 230 V (AC)
o 24 V (AC) con distanziale
per taglio termico;
- predisposizione per
AUTOFLOW
®
cod. 700075...;
- pannello elettronico CONTECA
®
EASY
serie 7504 (alimentazione 24 V (AC))
con relativo contatore volumetrico
da 3/4”;
- volantino di regolazione del
by-pass per possibile passaggio
da sistema a 3 vie a due vie;
- coibentazione del solo gruppo
idraulico (valvole intercettazione
escluse).
- Reversibile se con ingresso dalla
C.T. lato destro ed uscita verso
impianto su lato sinistro (di base
ingresso lato sinistro).
Le caratteristiche fluidodinamiche del modulo idraulico PLURIMOD
®
suggeriscono i limiti di portata operativa massima consigliata sottoindicati.
Codice
700005
Attacco
3/4”
Codice
700005 003
Attacco
3/4”
38
04.2021
N.B.: I codici 700005 e 700005 003 non prevedono la coibentazione delle valvole di intercettazione manuali.
Il modulo idraulico cod. 700015/16 comprende la coibentazione impiegabile per le sole dispersioni nel regime di riscaldamento.
