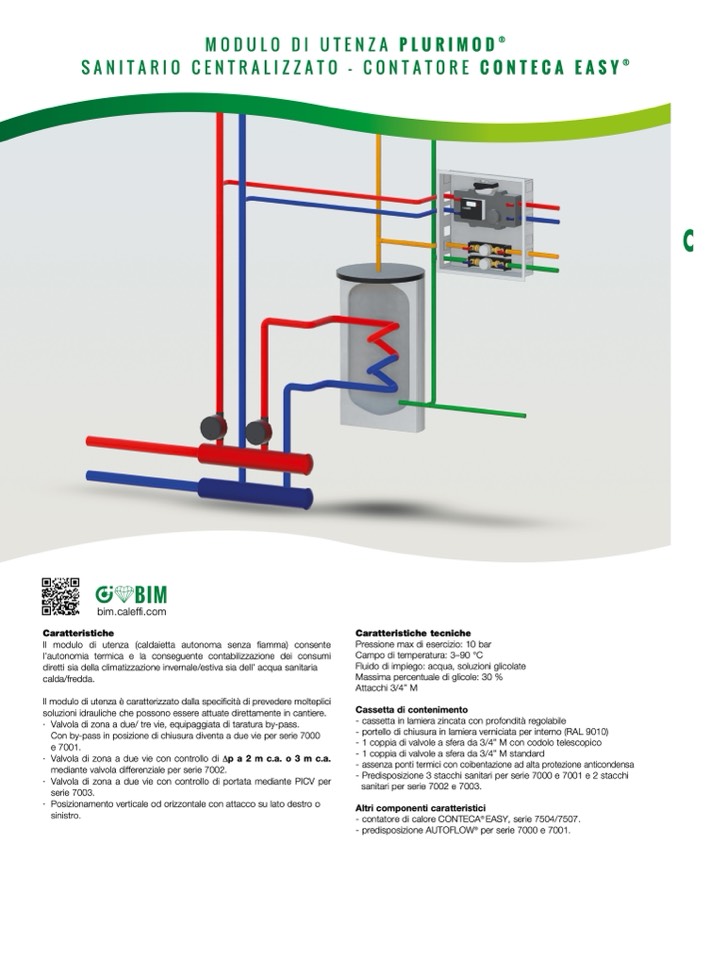

MODULO DI UTENZA PLURIMOD

®

SANITARIO CENTRALIZZATO - CONTATORE CONTECA EASY

®

C

bim.caleffi.com

Caratteristiche

Il modulo di utenza (caldaietta autonoma senza fiamma) consente

l’autonomia termica e la conseguente contabilizzazione dei consumi

diretti sia della climatizzazione invernale/estiva sia dell’ acqua sanitaria

calda/fredda.

Il modulo di utenza

è caratterizzato dalla specificità di prevedere molteplici

soluzioni idrauliche che possono essere attuate direttamente in cantiere.

· Valvola di zona a due/ tre vie, equipaggiata di taratura by-pass.

Con by-pass in posizione di chiusura diventa a due vie per serie 7000

e 7001.

· Valvola di zona a due vie con controllo di Dp a 2 m c.a. o 3 m c.a.

mediante valvola differenziale per serie 7002.

· Valvola di zona a due vie con controllo di portata mediante PICV per

serie 7003.

· Posizionamento verticale od orizzontale con attacco su lato destro o

sinistro.

Caratteristiche tecniche

Pressione max di esercizio: 10 bar

Campo di temperatura: 3–90 °C

Fluido di impiego: acqua, soluzioni glicolate

Massima percentuale di glicole: 30 %

Attacchi 3/4” M

Cassetta di contenimento

- cassetta in lamiera zincata con profondità regolabile

- portello di chiusura in lamiera verniciata per interno (RAL 9010)

- 1 coppia di valvole a sfera da 3/4” M con codolo telescopico

- 1 coppia di valvole a sfera da 3/4” M standard

- assenza ponti termici con coibentazione ad alta protezione anticondensa

- Predisposizione 3 stacchi sanitari per serie 7000 e 7001 e 2 stacchi

sanitari per serie 7002 e 7003.

Altri componenti caratteristici

- contatore di calore CONTECA

®

EASY, serie 7504/7507.

- predisposizione AUTOFLOW

®

per serie 7000 e 7001.
