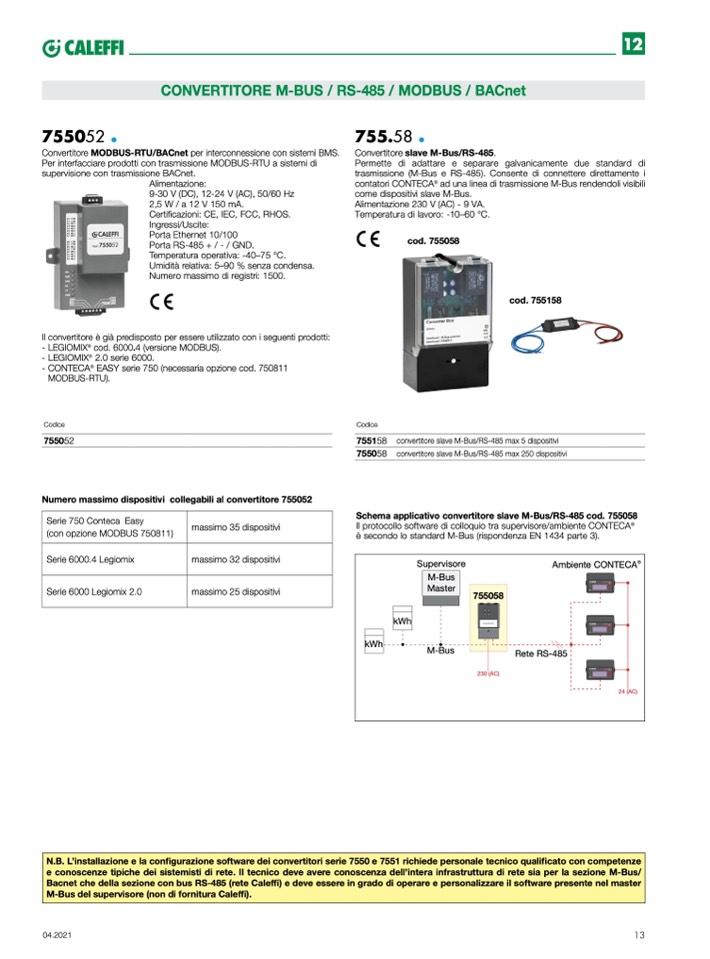

CONVERTITORE M-BUS / RS-485 / MODBUS / BACnet

755052

l

Convertitore MODBUS-RTU/BACnet per interconnessione con sistemi BMS.

Per interfacciare prodotti con trasmissione MODBUS-RTU a sistemi di

supervisione con trasmissione BACnet.

Alimentazione:

9-30 V (DC), 12-24 V (AC), 50/60 Hz

2,5 W / a 12 V 150 mA.

Certificazioni: CE, IEC, FCC, RHOS.

Ingressi/Uscite:

Porta Ethernet 10/100

Porta RS-485 + / - / GND.

Temperatura operativa: -40–75 °C.

Umidità relativa: 5–90 % senza condensa.

Numero massimo di registri: 1500.

Il convertitore è già predisposto per essere utilizzato con i seguenti prodotti:

- LEGIOMIX

®

cod. 6000.4 (versione MODBUS).

- LEGIOMIX

®

2.0 serie 6000.

- CONTECA

®

EASY serie 750 (necessaria opzione cod. 750811

MODBUS-RTU).

Codice

755052

Numero massimo dispositivi collegabili al convertitore 755052

755.58

l

Convertitore slave M-Bus/RS-485.

Permette di adattare e separare galvanicamente due standard di

trasmissione (M-Bus e RS-485). Consente di connettere direttamente i

contatori CONTECA

®

ad una linea di trasmissione M-Bus rendendoli visibili

come dispositivi slave M-Bus.

Alimentazione 230 V (AC) - 9 VA.

Temperatura di lavoro: -10–60 °C.

Codice

755158 convertitore slave M-Bus/RS-485 max 5 dispositivi

755058 convertitore slave M-Bus/RS-485 max 250 dispositivi

Schema applicativo convertitore slave M-Bus/RS-485 cod. 755058

Il protocollo software di colloquio tra supervisore/ambiente CONTECA

®

è secondo lo standard M-Bus (rispondenza EN 1434 parte 3).

cod. 755058

cod. 755158

Serie 750 Conteca Easy

(con opzione MODBUS 750811)

massimo 35 dispositivi

Serie 6000.4 Legiomix

massimo 32 dispositivi

Serie 6000 Legiomix 2.0

massimo 25 dispositivi

Supervisore

M-Bus

Master

M-Bus

Ambiente CONTECA

®

755058

C O N T

EA

C

S

A

Y

RS485

kWh

C O N T

EA

C

S

A

Y

kWh

RS485

Rete RS-485

C O N T

EA

C

S

A

Y

230 (AC)

RS485

24 (AC)

N.B. L’installazione e la configurazione software dei convertitori serie 7550 e 7551 richiede personale tecnico qualificato con competenze

e conoscenze tipiche dei sistemisti di rete. Il tecnico deve avere conoscenza dell’intera infrastruttura di rete sia per la sezione M-Bus/

Bacnet che della sezione con bus RS-485 (rete Caleffi) e deve essere in grado di operare e personalizzare il software presente nel master

M-Bus del supervisore (non di fornitura Caleffi).
