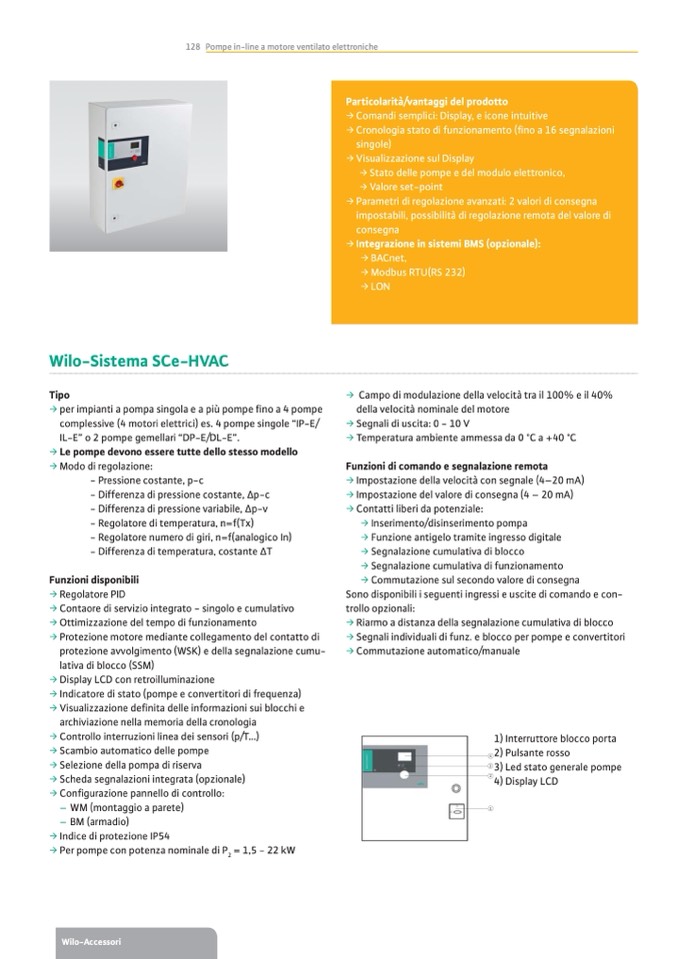

128 Pompe in-line a motore ventilato elettroniche

Wilo-Sistema SCe-HVAC

Tipo

� per impianti a pompa singola e a più pompe �no a 4 pompe

complessive (4 motori elettrici) es. 4 pompe singole “IP-E/

IL-E” o 2 pompe gemellari “DP-E/DL-E”.

� Le pompe devono essere tutte dello stesso modello

� Modo di regolazione:

- Pressione costante, p-c

- Differenza di pressione costante, �p-c

- Differenza di pressione variabile, �p-v

- Regolatore di temperatura, n=f(Tx)

- Regolatore numero di giri, n=f(analogico In)

- Differenza di temperatura, costante �T

Funzioni disponibili

� Regolatore PID

� Contaore di servizio integrato - singolo e cumulativo

� Ottimizzazione del tempo di funzionamento

� Protezione motore mediante collegamento del contatto di

protezione avvolgimento (WSK) e della segnalazione cumu-

lativa di blocco (SSM)

� Display LCD con retroilluminazione

� Indicatore di stato (pompe e convertitori di frequenza)

� Visualizzazione de�nita delle informazioni sui blocchi e

archiviazione nella memoria della cronologia

� Controllo interruzioni linea dei sensori (p/T...)

� Scambio automatico delle pompe

� Selezione della pompa di riserva

� Scheda segnalazioni integrata (opzionale)

� Con�gurazione pannello di controllo:

– WM (montaggio a parete)

– BM (armadio)

� Indice di protezione IP54

� Per pompe con potenza nominale di P

2

= 1,5 - 22 kW

Particolarità/vantaggi del prodotto

� Comandi semplici: Display, e icone intuitive

� Cronologia stato di funzionamento (�no a 16 segnalazioni

singole)

� Visualizzazione sul Display

� Stato delle pompe e del modulo elettronico,

� Valore set-point

� Parametri di regolazione avanzati: 2 valori di consegna

impostabili, possibilità di regolazione remota del valore di

consegna

� Integrazione in sistemi BMS (opzionale):

� BACnet,

� Modbus RTU(RS 232)

� LON

� Campo di modulazione della velocità tra il 100% e il 40%

della velocità nominale del motore

� Segnali di uscita: 0 - 10 V

� Temperatura ambiente ammessa da 0 °C a +40 °C

Funzioni di comando e segnalazione remota

� Impostazione della velocità con segnale (4–20 mA)

� Impostazione del valore di consegna (4 – 20 mA)

� Contatti liberi da potenziale:

� Inserimento/disinserimento pompa

� Funzione antigelo tramite ingresso digitale

� Segnalazione cumulativa di blocco

� Segnalazione cumulativa di funzionamento

� Commutazione sul secondo valore di consegna

Sono disponibili i seguenti ingressi e uscite di comando e con-

trollo opzionali:

� Riarmo a distanza della segnalazione cumulativa di blocco

� Segnali individuali di funz. e blocco per pompe e convertitori

� Commutazione automatico/manuale

1) Interruttore blocco porta

4

2) Pulsante rosso

3

3) Led stato generale pompe

2

1

4) Display LCD

Wilo-Accessori
