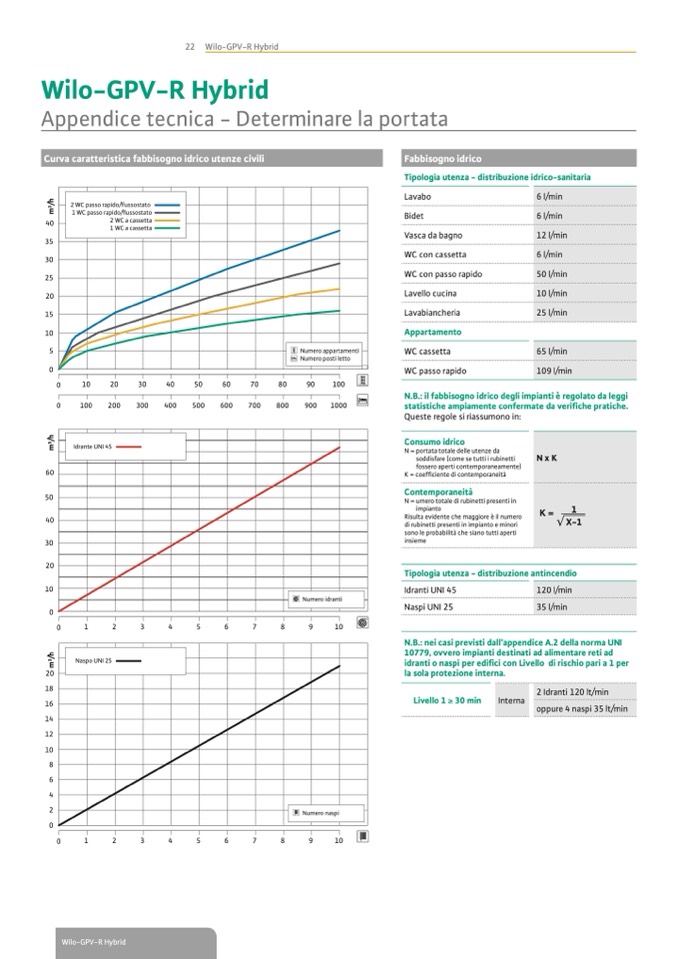

Appendice tecnica - Determinare la portata
Curva caratteristica fabbisogno idrico utenze civili
40
35
30
25
20
15
10
5
0
60
50
40
30
20
10
0
20
18
16
14
12
10
8
6
4
2
0
Fabbisogno idrico
Tipologia utenza - distribuzione idrico-sanitaria
Lavabo
6 l/min
Bidet
6 l/min
Vasca da bagno
12 l/min
WC con cassetta
6 l/min
WC con passo rapido
50 l/min
Lavello cucina
10 l/min
Lavabiancheria
25 l/min
Appartamento
WC cassetta
65 l/min
WC passo rapido
109 l/min
N.B.: il fabbisogno idrico degli impianti è regolato da leggi
statistiche ampiamente confermate da verifiche pratiche.
Queste regole si riassumono in:
Consumo idrico
N = portata totale delle utenze da
soddisfare (come se tutti i rubinetti
fossero aperti contemporaneamente)
K = coefficiente di contemporaneità
Nx K
Contemporaneità
N = umero totale di rubinetti presenti in
impianto
Risulta evidente che maggiore è il numero
di rubinetti presenti in impianto e minori
sono le probabilità che siano tutti aperti
insieme
K=
1
X-1
Tipologia utenza - distribuzione antincendio
Idranti UNI 45
120 l/min
Naspi UNI 25
35 l/min
N.B.: nei casi previsti dall’appendice A.2 della norma UNI
10779, ovvero impianti destinati ad alimentare reti ad
idranti o naspi per edifici con Livello di rischio pari a 1 per
la sola protezione interna.
Livello 1 ≥ 30 min
Interna
2 Idranti 120 lt/min
oppure 4 naspi 35 lt/min
2 WC passo rapido/flussostato
1 WC passo rapido/flussostato
2 WC a cassetta
1 WC a cassetta
Numero appartamenti
Numero posti letto
0
10
20
30
40
50
60
70
80
90
100
0
100
200
300
400
500
600
700
800
900
1000
Idrante UNI 45
Numero idranti
0
1
2
3
4
5
6
7
8
9
10
Naspo UNI 25
Numero naspi
0
1
2
3
4
5
6
7
8
9
10
