Wilo-GPV-R Hybrid

13

Wilo-GPV-R Hybrid

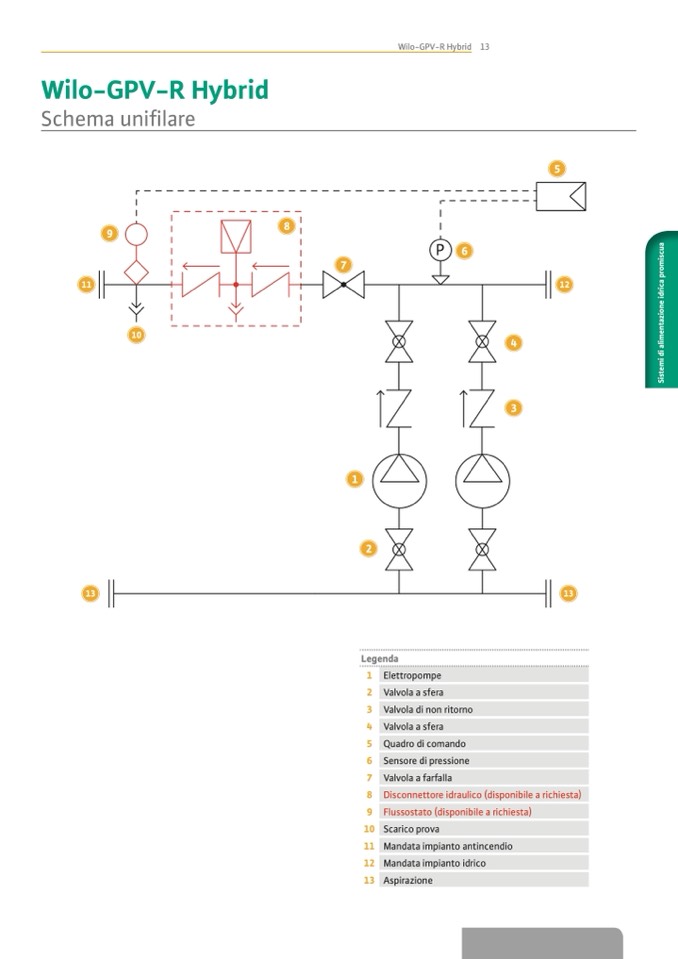

Schema unifilare

9

10

5

8

7

P6

11

12

4

3

13

1

2

Legenda

1

2

3

4

5

6

7

8

9

10

11

12

13

13

Elettropompe

Valvola a sfera

Valvola di non ritorno

Valvola a sfera

Quadro di comando

Sensore di pressione

Valvola a farfalla

Disconnettore idraulico (disponibile a richiesta)

Flussostato (disponibile a richiesta)

Scarico prova

Mandata impianto antincendio

Mandata impianto idrico

Aspirazione
