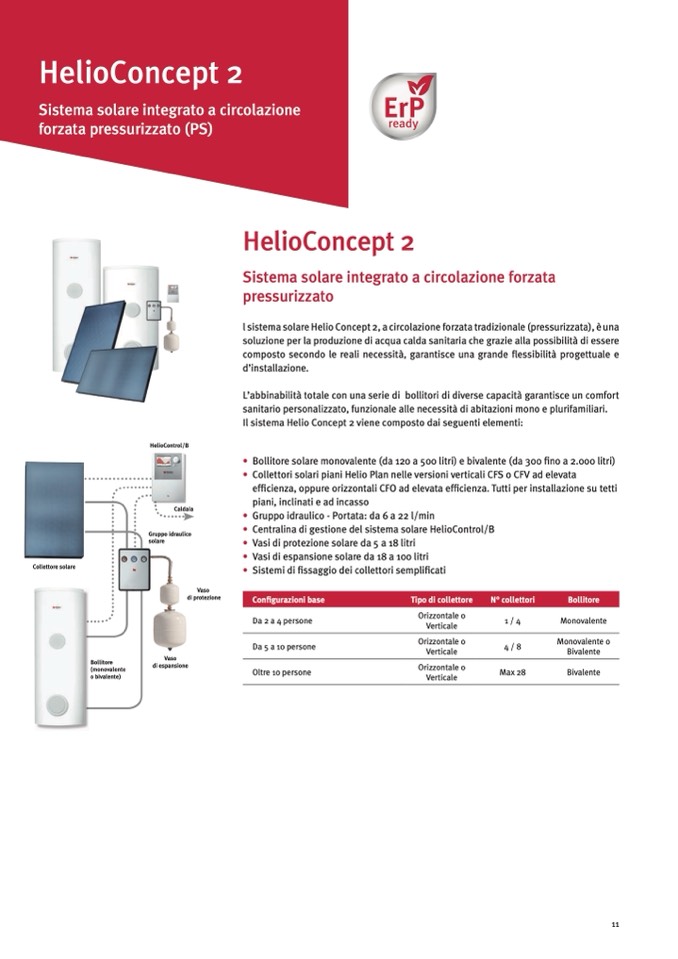

HelioConcept 2

Sistema solare integrato a circolazione

forzata pressurizzato (PS)

HelioControl/B

Caldaia

Gruppo idraulico

solare

Vaso

di protezione

Vaso

di espansione

HelioConcept 2

Sistema solare integrato a circolazione forzata

pressurizzato

l sistema solare Helio Concept 2, a circolazione forzata tradizionale (pressurizzata), è una

soluzione per la produzione di acqua calda sanitaria che grazie alla possibilità di essere

composto secondo le reali necessità, garantisce una grande flessibilità progettuale e

d’installazione.

L’abbinabilità totale con una serie di bollitori di diverse capacità garantisce un comfort

sanitario personalizzato, funzionale alle necessità di abitazioni mono e plurifamiliari.

Il sistema Helio Concept 2 viene composto dai seguenti elementi:

• Bollitore solare monovalente (da 120 a 500 litri) e bivalente (da 300 fino a 2.000 litri)

• Collettori solari piani Helio Plan nelle versioni verticali CFS o CFV ad elevata

efficienza, oppure orizzontali CFO ad elevata efficienza. Tutti per installazione su tetti

Collettore solare

piani, inclinati e ad incasso

• Gruppo idraulico - Portata: da 6 a 22 l/min

• Centralina di gestione del sistema solare HelioControl/B

• Vasi di protezione solare da 5 a 18 litri

• Vasi di espansione solare da 18 a 100 litri

• Sistemi di fissaggio dei collettori semplificati

Configurazioni base

Tipo di collettore

N° collettori

Bollitore

Bollitore

(monovalente

o bivalente)

Da 2 a 4 persone

Da 5 a 10 persone

Oltre 10 persone

Orizzontale o

Verticale

Orizzontale o

Verticale

Orizzontale o

Verticale

1 / 4

4 / 8

Max 28

Monovalente

Monovalente o

Bivalente

Bivalente
