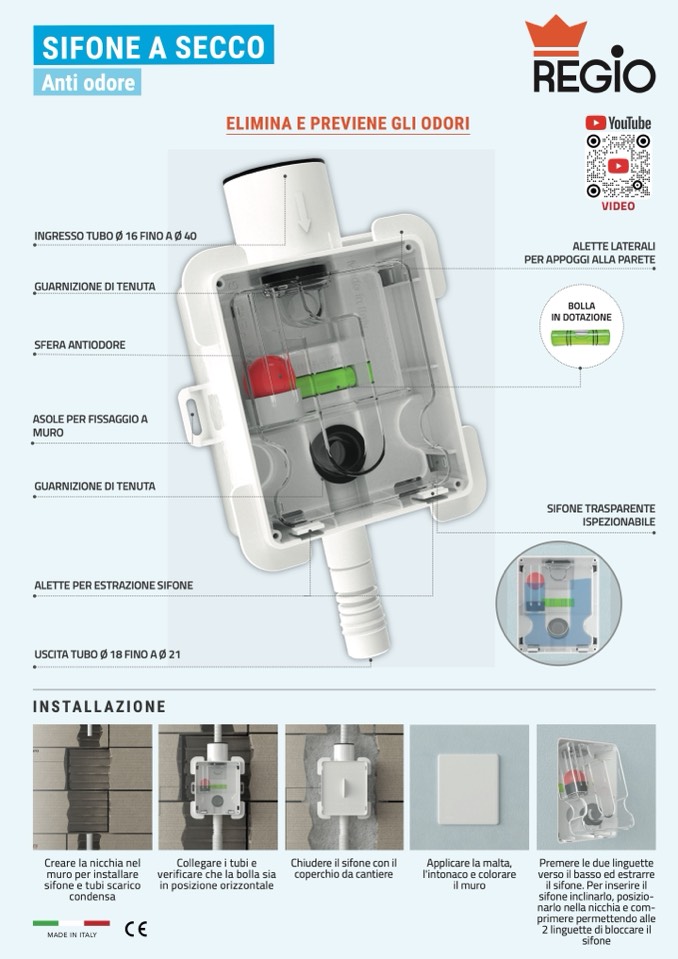

SIFONE A SECCO

Anti odore

ELIMINA E PREVIENE GLI ODORI

INGRESSO TUBO Ø 16 FINO A Ø 40

GUARNIZIONE DI TENUTA

SFERA ANTIODORE

ASOLE PER FISSAGGIO A

MURO

GUARNIZIONE DI TENUTA

ALETTE PER ESTRAZIONE SIFONE

USCITA TUBO Ø 18 FINO A Ø

INSTALLAZIONE

VIDEO

ALETTE LATERALI

PER APPOGGI ALLA PARETE

BOLLA

IN DOTAZIONE

SIFONE TRASPARENTE

ISPEZIONABILE

21

Creare la nicchia nel

muro per installare

sifone e tubi scarico

condensa

Collegare i tubi e

verificare che la bolla sia

in posizione orizzontale

Chiudere il sifone con il

coperchio da cantiere

Applicare la malta,

l'intonaco e colorare

il muro

Premere le due linguette

verso il basso ed estrarre

il sifone. Per inserire il

sifone inclinarlo, posizio-

narlo nella nicchia e com-

primere permettendo alle

2 linguette di bloccare il

sifone
