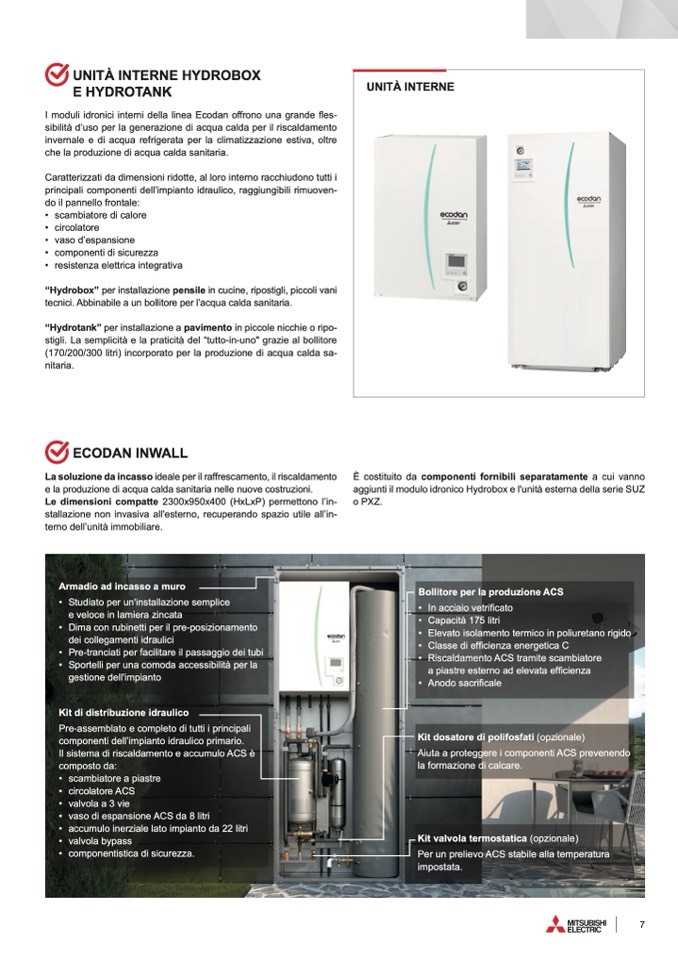

UNITÀ INTERNE HYDROBOX

E HYDROTANK

I moduli idronici interni della linea Ecodan offrono una grande fles-

sibilità d’uso per la generazione di acqua calda per il riscaldamento

invernale e di acqua refrigerata per la climatizzazione estiva, oltre

che la produzione di acqua calda sanitaria.

Caratterizzati da dimensioni ridotte, al loro interno racchiudono tutti i

principali componenti dell’impianto idraulico, raggiungibili rimuoven-

do il pannello frontale:

• scambiatore di calore

• circolatore

• vaso d’espansione

• componenti di sicurezza

• resistenza elettrica integrativa

“Hydrobox” per installazione pensile in cucine, ripostigli, piccoli vani

tecnici. Abbinabile a un bollitore per l’acqua calda sanitaria.

“Hydrotank” per installazione a pavimento in piccole nicchie o ripo-

stigli. La semplicità e la praticità del “tutto-in-uno" grazie al bollitore

(170/200/300 litri) incorporato per la produzione di acqua calda sa-

nitaria.

ECODAN INWALL

La soluzione da incasso ideale per il raffrescamento, il riscaldamento

e la produzione di acqua calda sanitaria nelle nuove costruzioni.

Le dimensioni compatte 2300x950x400 (HxLxP) permettono l’in-

stallazione non invasiva all'esterno, recuperando spazio utile all’in-

terno dell’unità immobiliare.

È costituito da componenti fornibili separatamente a cui vanno

aggiunti il modulo idronico Hydrobox e l'unità esterna della serie SUZ

o PXZ.

UNITÀ INTERNE

Armadio ad incasso a muro

• Studiato per un'installazione semplice

e veloce in lamiera zincata

• Dima con rubinetti per il pre-posizionamento

dei collegamenti idraulici

• Pre-tranciati per facilitare il passaggio dei tubi

• Sportelli per una comoda accessibilità per la

gestione dell'impianto

Bollitore per la produzione ACS

• In acciaio vetrificato

• Capacità 175 litri

• Elevato isolamento termico in poliuretano rigido

• Classe di efficienza energetica C

• Riscaldamento ACS tramite scambiatore

a piastre esterno ad elevata efficienza

• Anodo sacrificale

Kit di distribuzione idraulico

Pre-assemblato e completo di tutti i principali

componenti dell’impianto idraulico primario.

Il sistema di riscaldamento e accumulo ACS è

composto da:

• scambiatore a piastre

• circolatore ACS

• valvola a 3 vie

• vaso di espansione ACS da 8 litri

• accumulo inerziale lato impianto da 22 litri

• valvola bypass

• componentistica di sicurezza.

Kit dosatore di polifosfati (opzionale)

Aiuta a proteggere i componenti ACS prevenendo

la formazione di calcare.

Kit valvola termostatica (opzionale)

Per un prelievo ACS stabile alla temperatura

impostata.
